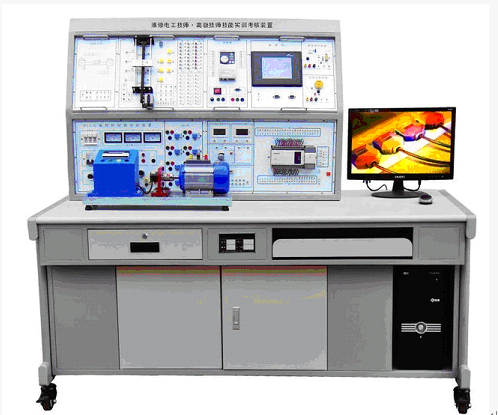

BHDGJS-05A 型 維修電工技師、高級技師技能實訓考核裝置
“BHDGJS-05A 型維修電工技師 · 高級技師技能實訓考核裝置 ” 是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集 PLC 、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合 PLC 可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。
一、裝置特點
（一）本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、 PLC 主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
（二）采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
（三）工控網絡組態監控實訓教學：通過 RS-485 現場總線網絡，將學生裝置（從站） PLC 和教師主站 PLC 系統進行連接。學生裝置（從站）的 PLC 運行 PLC 控制對象的程序。利用網絡集中監控的功能，教師主站 PLC 可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過 PLC 可以完成對上述各種實訓對象的控制，并通過 MCGS 組態軟件進行實時監控。
（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
二、技術性能
1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
2 . 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔 <4000m
3 . 裝置容量：＜ 0.5KVA
4 . 外形尺寸： 1700mm×700mm×1500mm
5 . 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1 、三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
2 、直流電源：直流電壓 0 ～ 15V 可調輸出一路，直流電流 0 ～ 20mA 可調輸出一路。
3 、直流電壓 / 電流表：由三位半 A/D 轉換器 ICL7107 和四個 LED 共陽極紅色數碼管等組成，電壓表量程 0 ～ 200V 、輸入阻抗為 10MΩ 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級。 4 、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流 24V 繼電器、信號轉換座若干。
5 、 FX 主機實訓組件：配置三菱 FX2N-48MR 主機， FX1N-485BD 通信模塊（ 2 路 A/D 輸入、 1 路 D/A 輸出）、 FX2N-32CCl 、 FX0N-3A 及 RS-485 通信模塊，配套 SC-09 編程電纜。
6 、變頻器實訓組件： FR-A700-0.75KW A7AP 、 A7NC
7 、觸摸屏實訓組件：
（二）實訓掛箱
序號 |
實訓考核模塊 |
序號 |
實訓考核模塊 |
1 |
搶答器 / 音樂噴泉 |
10 |
電鍍生產線 |
2 |
裝配流水線 / 十字路口交通燈 |
11 |
步進電機 / 直線運動 |
3 |
水塔水位 / 天塔之光 |
12 |
直流電機控制 / |
4 |
自動送料裝車 / 四節傳送帶 |
13 |
繼電接觸控制 |
5 |
多種液體混合裝置 |
14 |
三菱 FR-A700-0.75KW A7AP 、 A7NC |
6 |
自動售貨機 |
15 |
三菱 GT1155-QSBD |
7 |
自控軋鋼機 / 郵件分揀機 |
16 |
|
8 |
機械手控制 / 自控成型機 |
17 |
|
9 |
四層電梯 |
|
|
四、電機導軌、光碼盤測速系統及數顯轉速表 ： 包括日本歐姆龍 1024 光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括 A 、 B 兩個通道；同時還具有電壓反饋信號。
五、三相鼠籠異步電機： 交流 380V/△
六、 實物模型（一般廠家給用戶選購需另外加錢，本廠一律包括在內）
1 、 TYM-01 挖土機 |
2 、 TYM-01 推土機 |
七、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
八、實訓項目
（一） PLC 模擬對象基本應用實訓
1 . 電動機點動與自鎖控制
2. 電動機正反轉控制
3. 電動機帶延時正反轉控制
4. 電動機星 / 三角換接起動控制
5. 搶答器控制（優先級、數值運算）
6. 數碼顯示控制
7. 裝配流水線控制
8. 音樂噴泉控制
9. 天塔之光控制（閃爍、發射、流水型）
10. 水塔水位控制（自動 / 手動，自診斷）
11. 十字路口交通燈控制（聲效、自動 / 手動）
12. 自動送料裝車系統控制
13. 四節傳送帶控制
14. 多種液體混合裝置控制 |
15. 機械手控制
16. 自控軋鋼機控制
17. 郵件分揀機控制
18. 自控成型機控制
19. 自動售貨機控制
20. 四層電梯控制
21. 自動洗衣機控制
22. 步進電機控制
23. 直線運動控制
24. 電鍍生產線控制
|
（二） PLC 、變頻器、觸摸屏的綜合應用實訓
29 . 變頻器功能參數設置與操作
30 . 變頻器報警與保護功能
31 . 變頻器無級調速
32 . 變頻器控制電機正反轉
33 . 外部端子點動控制
34 . 多段速度選擇變頻調速
35 . 外部模擬量（電壓 / 電流）變頻調速
36 . 瞬時停電啟動控制
37 .PID 變頻調速控制
38 .PLC 控制變頻器外部端子的電機正反轉 |
39 . 基于 PLC 的程序運轉控制
40 . 基于 PLC 模擬量控制變頻開環調速
41 . 基于 PLC 通信方式的變頻器開環調速
42 . 基于 PLC 通信方式的速度閉環定位控制
43 . 基于 PLC 模擬量方式的變頻器閉環調速
44 .PLC 與人機界面觸摸屏通訊控制
45 .PLC 、人機界面觸摸屏與變頻器通訊控制
46 .PLC 與人機界面觸摸屏數字量調速
47 .PLC 與人機界面觸摸屏模擬量調速
|
（三）現場總線網絡通信技術實訓
48 . 基于 MCGS 的 RS-485 網絡通信技術
（四） PLC 控制實物模型應用實訓（選購）
49 . 小車運動控制實操（完成小車定位、方向選擇行駛等）
50 . 機械手實操（完成物體抓取、機械手旋轉定位等）
51 . 挖土機工作實操（完成挖土機運土、卸土等機械動作）
52 . 推土機工作實操
