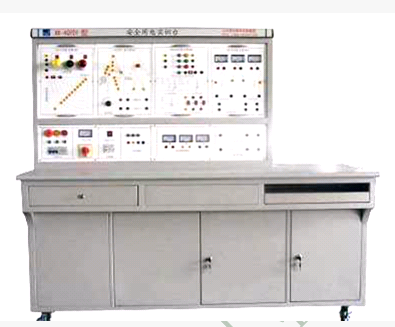

JGJB-5600 型安全用電實訓臺

一、設備概述：

JGJB-5600 型安全用電實訓臺 ，適用于 《電氣安全工程》 、 《安全用電》 、 《電工作業》、 《電工技術》、 《電力工程概論》 等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。



JGJB-5600 型安全用電實訓臺 ，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。

JGJB-5600 型安全用電實訓臺 ，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。

二、設備特點

1 、多重、可靠、全面的安全保護

電源總開關采用可靠性漏電保護斷路器，一旦漏電能在 0.1 秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。

2 、完善的硬件配置：

實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。

3 、設備擴展方便： 模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。

4 、設備的可靠性： 元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。

5 、可進行電工實訓項目教學法的各種項目 。

三、技術性能

1 、工作電源：三相五線， AC380V ± 10 ％， 50HZ

2 、功率： Pmax 小于 300W

3 、環境溫度：－ 30 ℃ -40 ℃；相對濕度：≤ 90 ％

4 、重量： 80kg

5 、外形尺寸： 1700mm × 750mm × 1500mm

四、實驗項目

•  兆歐表的使用

•  接地電阻測試儀的使用

•  電流感知實驗

•  模擬人體阻抗實驗

•  模擬人體跨步電壓觸電實驗

•  IT 系統絕緣監視模擬實驗

•  特低安全電壓的認識實驗

•  安全隔離變壓器的認識及安全原理實驗

•  電網 IT 系統模擬實驗

•  電網 TT 系統模擬實驗

•  TN 系統模擬實驗

•  TN 系統電網設備接地部分設備接零危害模擬

•  TN 系統零線斷線與設備漏電模擬

•  TN 系統零線斷線與不平衡負荷模擬

•  等電位連接模擬實驗

•  漏電保護器原理模擬實驗

•  安全標志牌的認識實驗

五、配置清單

1 、硬件單臺配置清單

序號	名稱	規格型號	數量	備注
1	安全用電實訓裝置	金屬臺 + 木質臺面 + 電源控制 + 實訓面板	1 臺 / 臺
2	安全用電掛箱 1	安全變壓器單元、特地安全電壓?jiǎn)卧?	1 只 / 臺
3	安全用電掛箱 2	電流型漏電保護實驗、電流感知	1 只 / 臺
4	安全用電掛箱 3	設備漏電模擬	1 只 / 臺
5	安全用電掛箱 4	三相負載、跨步電壓	1 只 / 臺
6	安全用電掛箱 5	電網三種接線方式模擬	1 只 / 臺
7	安全用電掛箱 6	人體觸電模擬	1 只 / 臺
8	安全用電掛箱 7	跨步電壓模擬、人體不同電流途徑的傷害	1 只 / 臺
9	指針式萬用表	MF47	1 只 / 臺
10	測電筆		1 支 / 臺
11	兆歐表	Z C25- 4 ，   0 ～ 10 00 兆歐	1 只 / 臺
12	接地電阻測試儀	10 Ω × 0.1 － × 1 － × 10 ， ZC29B-1( 或者 ZC29B-2)	1 套 / 教室
13	急救橡皮模擬人		1 套 / 教室	選配
14	電工常用工具	絕緣棒、絕緣夾鉗、高壓驗電器、腳扣 登高板、安全腰帶	1 套 / 教室	選配
15	實驗指導書		2 本 / 臺

圖 4 接地電阻測試儀 圖 5 兆歐表
