超大型 發動機翻轉架， 汽車發動機翻轉架是一種汽車維修和保養常用的設備，其被廣泛應用于轎車等小型車輛的維修和保養，可以在翻轉架上設置發動機的所有輔助設施，實現發動機大修、起動、故障設置及診斷、排除等功能。發動機拆裝翻轉臺架功能

1.適用于重量為500kg以下的發動機，設有多個托盤，可以接油、放置零部件和零部件清洗；

2.雙側蝸桿轉動手輪，轉動手輪便可輕松地操控發動機隨蝸輪軸翻轉，并且翻轉到任何角度都可以可靠自鎖。

3.結構緊湊，移動方便，工作中心低，便于操作，主機輸出端聯接盤可做360度回轉，以適應發動機總成的分解與裝配，便于從各角度觀察發動機構造、拆裝和修理；

4.發動機拆裝翻轉臺轉軸懸掛端盡量選擇發動機部件較少的一側，翻轉時的重力平衡中心作為懸掛點。發動機通過4支螺栓與轉軸的連接板和連接導桿連接在一起。

發動機翻轉架使用注意事項

1.發動機置于翻轉架上，要檢查自鎖裝置是否已經鎖定；

2.在翻轉架下部放置接油盆，方便拆裝時小零件的儲存及接油；

3.拆裝時注意翻轉架車輪已經鎖死，或者用枕木固定；

4.翻轉前解除自鎖，將發動機進行翻轉，到一定位置時固定自鎖裝置。

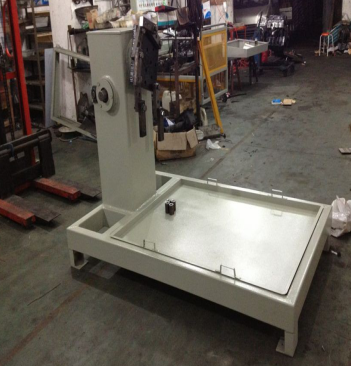

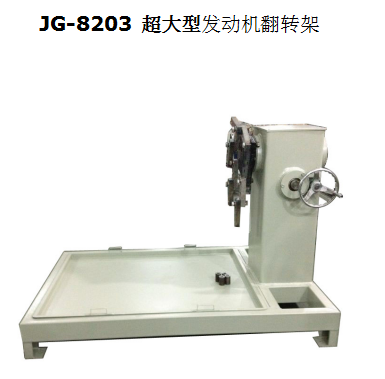

JG-8203 超大型 發動機翻轉架

外形尺寸：1450×1080×1200㎜

使用環境：溫度-5℃～40℃；濕度≤80％

一、產品功能

本機主要用于汽車發動機維修過程中的分解與裝配作業。也可用于汽車變速器總成的分解和裝配作業。（需另配置附件）

適用于東風康明斯、玉柴、濰柴、錫柴、上柴等系列中重型汽車發動機的拆裝（發動機總成重量應小于2000公斤）。與發動機連接方式：連接發動機側面，實現發動機完全解體拆裝。
聯接盤承重量：≤2000㎏ 中心距地高度：1000㎜
發動機翻轉架可以手工轉動，表面采用優質金屬油漆噴涂；
全身鋼結構，結實耐用，旋轉盤與發動機夾具采用螺栓連接的方式進行安裝；
發動機附翻轉架,由減速機控制，翻轉輕松、方便、安全；360度內可任意停放，方便發動機拆裝、維修；
底部安裝接油盤，大面積接油盆可做到工具、零件、機油不落地；
底部配2個萬向輪和2個導向輪，方便移動，車輪有鎖死功能，鎖死后不能移動，方便對發動機進行操作；
翻轉架可承重不小于2000kg；夾具上連接桿剛度較好，發動機安裝后翻轉架上后，底盤中心撓度不大于5mm；
把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
