氣壓制動系統實訓臺 ，
汽車底盤實訓臺是底盤各大系統的拆裝、檢測等訓練的好設備,它服務于底盤相關課程的教學。實訓項目有：自動變速器檢測與故障診斷、ABS故障診斷與檢測、汽車空調故障診斷與檢測、安全氣囊故障診斷與檢測、電控懸架故障診斷與檢測、動力轉向故障診斷、中控防盜故障診斷、汽車音響故障診斷、液壓制動器故障診斷、四輪定位檢測、汽車大燈檢測、輪胎平衡檢測、汽車綜合故障診斷。

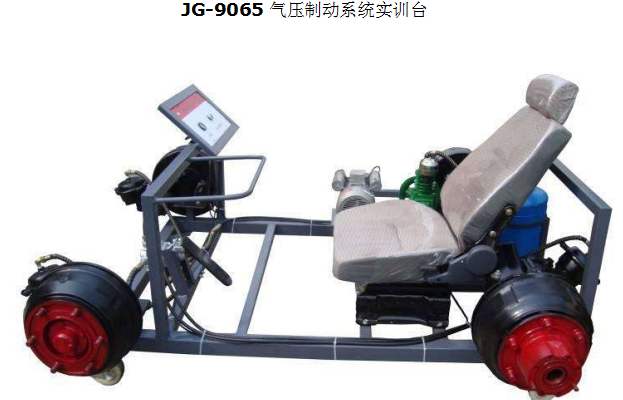

JG-9065 氣壓制動系統實訓臺
一、功能特點
1.氣壓制動系統實驗臺采用完整的原汽車氣壓制動系統為基礎，學員通過觀察實訓臺的外部構造和進行實訓臺運行實習，分析制動過程中氣體的走向，可充分理解氣壓制動系統的工作原理及其工作過程。
2.氣壓制動系統實驗臺移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
3.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。本實驗設備功能齊全、操作方便、安全可靠。
4.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
二、技術規格
外形尺寸：1700×1300×700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
空 氣 機：0.75KW
氣 壓 表：0～1000kPa
顏色：7032
鋼管：50*50*3mm
移動腳輪：150*100mm
三、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
前橋總成 |
|
套 |
1 |
2 |
后橋總成 |
|
套 |
1 |
3 |
制動踏板 |
|
套 |
1 |
4 |
制動總泵及制動分配泵 |
|
套 |
1 |
5 |
空氣壓縮機 |
0.75KW |
臺 |
1 |
6 |
儲氣罐 |
|
個 |
1 |
7 |
氣壓表 |
0～1000kPa |
個 |
1 |
8 |
單向閥 |
|
個 |
1 |
9 |
排氣閥 |
|
個 |
1 |
10 |
放水閥 |
|
個 |
1 |
11 |
移動臺架(帶自鎖腳輪裝置) |
1700×1300×700mm (長×寬×高) |
臺 |
1 |
|
