汽車主減速器拆裝附翻轉架 是一種汽車維修和保養常用的工具，其被廣泛應用于轎車等小型車輛的維修和保養，可以在翻轉架上設置發動機的所有輔助設施，實現發動機大修、起動、故障設置及診斷、排除等功能。

一、發動機拆裝翻轉臺架功能

1.適用于重量為500kg以下的發動機，設有多個托盤，可以接油、放置零部件和零部件清洗；

2.雙側蝸桿轉動手輪，轉動手輪便可輕松地操控發動機隨蝸輪軸翻轉，并且翻轉到任何角度都可以可靠自鎖。

3.結構緊湊，移動方便，工作中心低，便于操作，主機輸出端聯接盤可做360度回轉，以適應發動機總成的分解與裝配，便于從各角度觀察發動機構造、拆裝和修理；

4.發動機拆裝翻轉臺轉軸懸掛端盡量選擇發動機部件較少的一側，翻轉時的重力平衡中心作為懸掛點。發動機通過4支螺栓與轉軸的連接板和連接導桿連接在一起。二、發動機翻轉架的用法

1.將發動機翻轉頭從翻轉架主板上拆下；

2.將翻轉頭固定在發動機的三個工藝孔上，用吊裝設備將發動機吊起，升至發動機翻轉頭主板總成高度稍高的位置；

3.將發動機翻轉架主板與翻轉頭靠接在一起，調整上下高度，用螺栓將主板與翻轉頭固定在一起，即可使用。

三、發動機翻轉架使用注意事項

1.發動機置于翻轉架上，要檢查自鎖裝置是否已經鎖定；

2.在翻轉架下部放置接油盆，方便拆裝時小零件的儲存及接油；

3.拆裝時注意翻轉架車輪已經鎖死，或者用枕木固定；

4.翻轉前解除自鎖，將發動機進行翻轉，到一定位置時固定自鎖裝置。，

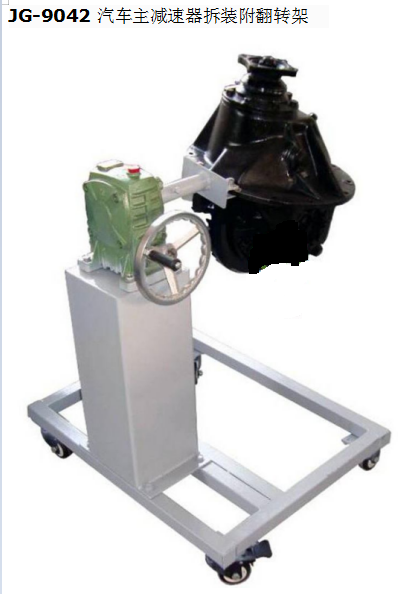

JG-9042 汽車主減速器拆裝附翻轉架

一、功能簡介
1.采用主減速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使主減速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
二、基本配置(每臺)
