通用汽車 發動機翻轉架，

汽車發動機翻轉架采用高強度蝸輪蝸桿機構，可使裝夾件在任意方向旋轉，并能在任意角度自鎖，方便學生多角度觀察,翻轉架底部帶有油盤，方便拆裝時小零件的儲放及接油,翻轉架承重一噸以上,發動機翻轉架鋼質噴漆臺架，帶有萬向腳輪，可自由移動。

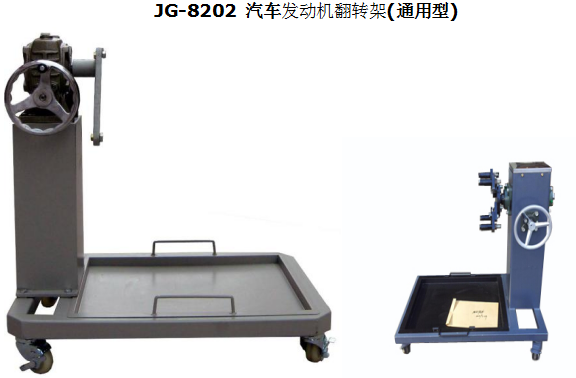

JG-8202 通用汽車 發動機翻轉架 (通用型)

（一）產品簡介
1、采用高強度蝸輪蝸桿機構，可使裝夾件在任意方向旋轉，并能在任意角度自鎖，方便學生多角度觀察。
2、翻轉架底部帶有油盤，方便拆裝時小零件的儲放及接油。
3、翻轉架承重300KG以下(用于普通轎車發動機)。
4、鋼質噴漆臺架，帶有萬向腳輪，可自由移動。
（二）技術指標
蝸輪蝸桿減速機：速比：1:60 輸出軸力矩：＞3500N.m 可任意方向回轉，采用手輪轉動，回轉靈活。底盤及立柱：選用國標優質Q235A鋼材，經焊接加工而成，板料厚度均大于5mm。表面經高溫噴涂處理，油漆不易脫落。
腳輪：選用國產名牌鐵芯聚氨脂高強度萬向腳輪，規格：φ125X50，內部軸承采用滾柱式，單輪可承載400kg。

萬能拆裝翻轉架

結構組成
減速機總成、翻轉架總成、萬能連接器、專用接油盤、操作手柄等附件、安裝腳輪可移動臺架等。
功能特點
1．拆裝中拆裝物可做軸向任何角度翻轉和靜止。
2．進行拆裝物的基本操作和學習。
3．拆卸和裝配實訓。
4．配套使用說明書。
5．采用減速翻轉機構，可使拆裝物旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
6．底部放置接油盤，便于小零件或螺絲的集中存放。
7．實訓臺采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
8. 翻轉架承重300KG以下(用于普通轎車發動機)。
外形與顏色
設備外形：1000×600×1100mm (長×寬×高)
設備顏色：7032
制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3立柱：200*200*5mm
1.4表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
技術指標
1. 減速機：MOPA70
2.工作溫度：-40℃～+50℃
