電控發動機拆裝實訓臺 附拆裝翻轉架 是一種汽車維修和保養常用的工具，其被廣泛應用于轎車等小型車輛的維修和保養，可以在翻轉架上設置發動機的所有輔助設施，實現發動機大修、起動、故障設置及診斷、排除等功能。

一、發動機拆裝翻轉臺架功能

1.適用于重量為500kg以下的發動機，設有多個托盤，可以接油、放置零部件和零部件清洗；

2.雙側蝸桿轉動手輪，轉動手輪便可輕松地操控發動機隨蝸輪軸翻轉，并且翻轉到任何角度都可以可靠自鎖。

3.結構緊湊，移動方便，工作中心低，便于操作，主機輸出端聯接盤可做360度回轉，以適應發動機總成的分解與裝配，便于從各角度觀察發動機構造、拆裝和修理；

4.發動機拆裝翻轉臺轉軸懸掛端盡量選擇發動機部件較少的一側，翻轉時的重力平衡中心作為懸掛點。發動機通過4支螺栓與轉軸的連接板和連接導桿連接在一起。二、發動機翻轉架的用法

1.將發動機翻轉頭從翻轉架主板上拆下；

2.將翻轉頭固定在發動機的三個工藝孔上，用吊裝設備將發動機吊起，升至發動機翻轉頭主板總成高度稍高的位置；

3.將發動機翻轉架主板與翻轉頭靠接在一起，調整上下高度，用螺栓將主板與翻轉頭固定在一起，即可使用。

三、發動機翻轉架使用注意事項

1.發動機置于翻轉架上，要檢查自鎖裝置是否已經鎖定；

2.在翻轉架下部放置接油盆，方便拆裝時小零件的儲存及接油；

3.拆裝時注意翻轉架車輪已經鎖死，或者用枕木固定；

4.翻轉前解除自鎖，將發動機進行翻轉，到一定位置時固定自鎖裝置。

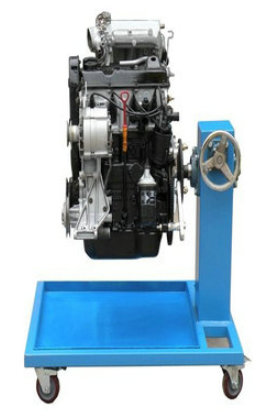

JG-8024 電控發動機拆裝實訓臺 附拆裝翻轉架

尺寸：950*650*700

一、產品功能：
發動機總成；附件齊全

二、1、翻轉架設計為通用（四缸，六缸，八缸發動機都可裝）相對獨立的拆裝臺。

2、設置了防翻轉保險裝置（鎖上保險栓，則不能翻轉）。
3、拆裝發動機過程可實現360度翻轉，并可在任何角度穩定停留，使拆裝工作得心應手，操作方便，安全可靠。
4、大面積接油盆可做到工具、零件、機油三不落地；分置拆裝、操縱兩系統互不干擾，又方便聯接；可進行電噴發動機的基本操作和學習。
