JG-DCZ24 ZD6轉轍機實訓演練平臺

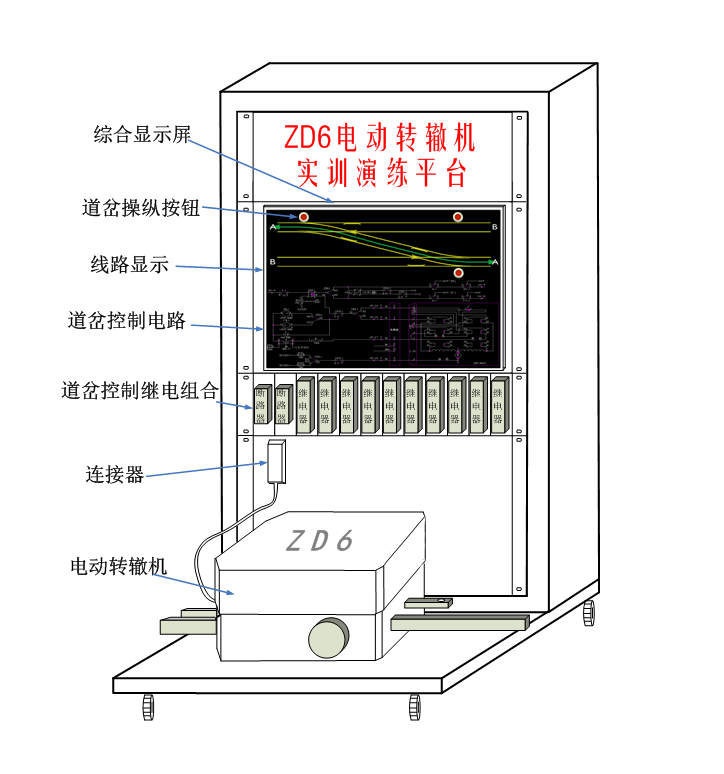

ZD6轉轍機實訓演練平臺由信號組合柜、道岔控制組合板、信號繼電器、ZD6電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、直流220V道岔動作電源、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
產品參考圖片：
主要功能：JG-DCZ24 ZD6轉轍機實訓演練平臺
ZD6轉轍機實訓演練平臺由信號組合柜、道岔控制組合板、信號繼電器、ZD6電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、直流220V道岔動作電源、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。

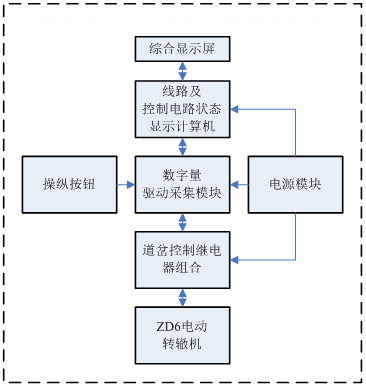

ZD6轉轍機實訓演練平臺通過道岔操縱按鈕接通道岔控制電路，控制ZD6轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、ZD6轉轍機結構培訓和教學。
詳細清單如下表所示。
序號 |
設備名稱 |
規格 |
單位 |
數量 |
1 |
信號組合柜 |
定制，且需符合鐵標要求 |
臺 |
1 |
2 |
信號繼電器 |
ZD6轉轍機控制定型組合繼電器 |
個 |
10 |
3 |
轉轍機 |
ZD6電動轉轍機 |
臺 |
1 |
4 |
線路及控制電路狀態顯示計算機 |
定制 |
臺 |
1 |
5 |
綜合顯示屏 |
高分辨率顯示器 |
臺 |
1 |
6 |
數字量驅動采集模塊 |
多路輸入輸出 |
套 |
1 |
7 |
24V電源模塊 |
供給信號繼電器 |
臺 |
1 |
8 |
直流220V道岔動作電源 |
ZD6轉轍機動作 |
臺 |
1 |
9 |
斷路器 |
|
|
4 |
10 |
練功平臺車 |
定制 |
臺 |
1 |
11 |
動作桿與表示桿間連桿 |
|
套 |
1 |
13 |
繼電器座、盲板、機柜安裝輔件 |
|
套 |
1 |
14 |
機柜配線（含連接器和電纜、配線等） |
|
套 |
1 |
|
