JG-DCZ25 軌道電路或計軸設備實訓演練平臺

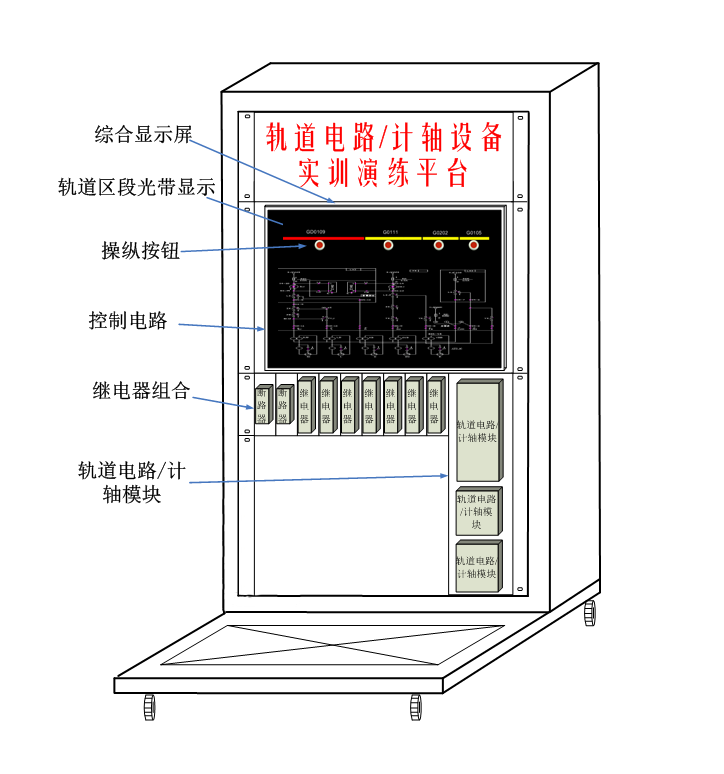

軌道電路或計軸設備實訓演練平臺由信號組合柜、繼電器、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤、計軸主機、磁頭、軌道及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、組合板、練功平臺車等設備組成。設備外觀結構如下圖所示。
產品參考圖片：
主要功能：JG-DCZ25 軌道電路或計軸設備實訓演練平臺
軌道電路或計軸設備實訓演練平臺由信號組合柜、繼電器、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤、計軸主機、磁頭、軌道及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、組合板、練功平臺車等設備組成。設備外觀結構如下圖所示。

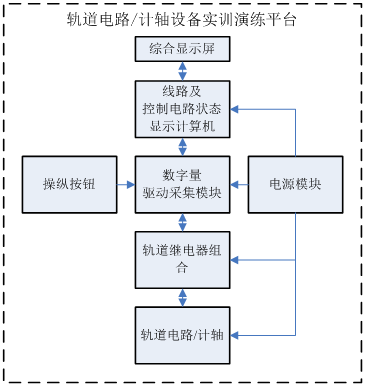

軌道電路/計軸設備實訓演練平臺通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過軌道電路/計軸的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。平臺各部件間接口如下圖所示：
該環境還能進行軌道組合配線、導通試驗、軌道電路/計軸設備培訓和教學。
配置清單
序號 |
設備名稱 |
規格 |
單位 |
數量 |
1 |
信號組合柜 |
定制，且需符合鐵標要求 |
臺 |
1 |
2 |
信號繼電器 |
軌道繼電器定型組合繼電器 |
個 |
10 |
3 |
ZPW2000發送盒 |
|
套 |
1 |
4 |
ZPW2000接收盒 |
|
套 |
1 |
5 |
ZPW2000衰耗盒 |
|
套 |
1 |
6 |
ZPW2000電纜模擬網絡盤 |
|
套 |
2 |
7 |
軌道及控制電路狀態顯示計算機 |
定制 |
臺 |
1 |
8 |
綜合顯示屏 |
高分辨率顯示器 |
臺 |
1 |
9 |
數字量驅動采集模塊 |
多路輸入輸出 |
套 |
1 |
10 |
電源模塊 |
供給信號繼電器 |
臺 |
1 |
11 |
斷路器 |
|
個 |
1 |
12 |
練功平臺車 |
定制 |
臺 |
1 |
13 |
繼電器座、盲板、機柜安裝輔件 |
|
套 |
1 |
14 |
機柜配線（含連接器和電纜、配線等） |
|
套 |
1 |
|
