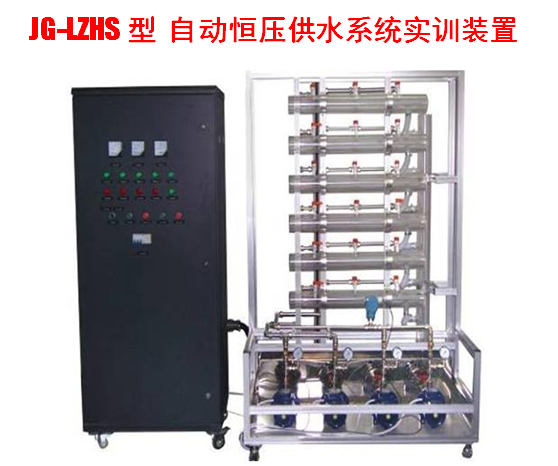

JG-LZHS 型 自動恒壓供水系統實訓裝置
一、 系統概述
JG-LZHS 型自動恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
JG-LZHS 型自動恒壓供水系統實訓裝置也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
二、系統配置 （該圖僅供參考，以最新企標和合同技術參數為準）
1 、電氣控制柜：貼塑鋼板材料、尺寸： 1800 × 800 × 600mm ，灰白色，帶萬向滾輪及剎車裝置，雙層結構； 1 臺；
2 、 PLC ：主機 48 點 (FX2N-48MR) 、繼電器輸出，配置與計算機通訊線及編程線；內附 8K 步 RAM 、功能指令 298 條，有模擬量模塊，通訊功能強；配置 8 位模擬量輸入輸出模塊（兩路輸入，一路輸出）、 PID 調節模塊；晶體管輸出的 16 點擴展模塊；各 1 臺；
3 、變頻器： FR-E540 2.2KW 、三相 400V 電源，可選擇柔性－ PWM 控制 / 高載波頻率 PWM 控制， V/F 控制，自動轉矩提升控制等； 1 臺；
4 、觸摸屏： MT506 5.7 英寸彩屏，可與 PLC 、計算機通訊； 1 臺；
5 、常用低壓電氣： D20 單、三相空開；各 1 個；
6 、 DZ47LE 漏電保護器 C16 ； 1 個；
7 、 RLI-15A 熔斷器， RT16-32 ；各 3 個；
8 、 CJ20-20 交流接觸器； 6 個；
9 、 JQX 中間繼電器； 3 個；
10 、 JS7-2A 時間繼電器； 2 個；
11 、 JR36-20 熱繼電器； 4 個；
12 、 200W 可調電阻器； 2 個；；
13 、 BK-100 控制變壓器； 1 個
14 、 220VLED 指示燈（紅、綠）；紅 4 個、綠 4 個；
15 、 1 平方、 0.5 平方 BVR 導線；各 200 米；
16 、按鈕；紅 4 個、綠 4 個；
17 、接線端排； 10 塊；
18 、導線標號套管（配 0.5 、 1 平方導線）；各 1 卷（ 200 米）；
19 、走線槽（中、小號）， 40 米； 0.5 ～ 1mmBVR 導線 2 卷；
20 、器件安裝網孔板：尺寸： 1400 × 700mm ； 1 塊；
23 、控制柜門：門上安裝一塊電壓表（配轉換開關測量三相電壓）、三塊電流表 0 ～ 20A 、功率表一塊（ 0 ～ 5KW ）；八個指示燈（四紅四綠）；八個按鈕（四紅四綠）；
24 、工程實訓配套專用軟件。
三、實訓項目
實訓一 控制屏結構認識與調試實訓
實訓二 單泵控制變頻恒壓供水實訓
實訓三 雙泵切換變頻恒壓供水實訓
實訓四 生活水系統靜態壓力控制實訓
實訓五 生活水系統動態壓力控制實訓
實訓六 生活水系統的分時控制實訓
實訓七 夜間休眠模式下的供水實訓
實訓八 消防狀態控制實訓
實訓九 綜合控制系統實訓
四、控制對象技術參數
四個驅動循環泵，功率 0.5KW ；上下雙層不銹鋼水箱，水管為有機玻璃透明材料；流量傳感器，壓力表等恒壓供水裝置。 用 MCGS 監控恒壓供水系統 , 要求形象生動 , 有相關數據顯示。
|
