JB -DDFB 型 電飯煲維修實訓裝置

一、系統特點

1. 配套性   本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。

2. 實用性   本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的電飯煲故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。

3. 綜合性   實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握電磁爐的工作方式，提升學生的綜合能力和維修技能。

二、技術性能

1. 輸入電源：單相三線～ 220V ± 10%  50Hz

2. 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m

3. 整機容量：＜ 3kVA

4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s

5. 外型尺寸： 800MM × 600MM × 1200MM

三、系統組成

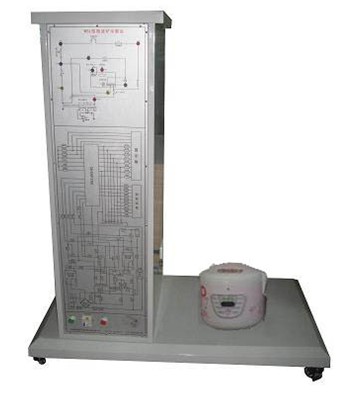

本裝置由電飯煲實物、電氣控制板、無線實訓考核系統和實訓柜組成。

1. 電飯煲實物：采用蘇泊爾微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、 LCD 顯示單元，配有加熱實物，適用《電熱電動器具原理與維修》課程的實訓考核，且配有真實的電飯鍋；

2. 電氣控制面板：蘇泊爾微電腦控制電飯鍋的電氣控制系統，配有元件級電路原理圖；

3. 實訓考核系統：無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由微處理器、存儲器、通信模塊組成。該系統可通過教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點誤排次數 , 具有發卷功能，具有提交功能，具有個人登錄密碼設置功能 , 具有打印功能 , 具有答題次數限制功能。

4. 實訓柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定。柜體為防水、防火、耐磨鋁合金材料，結構堅固。同時可以把實物和控制板結合起來，便于學生操作。

四、實訓內容

實訓一 微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測

實訓二 微電腦控制電飯鍋結構的認識及拆裝

實訓三 微電腦控制電飯鍋能量轉化，溫度傳導的工作原理

實訓四 微電腦控制電飯鍋加熱，保溫相互轉換及工作原理

實訓五 微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理

實訓六 微電腦控制電飯鍋的常見故障及維修

實訓七 微電腦控制電飯鍋控制電路常見故障的檢測及維修
