JG-DWBL 型 微波爐維修實訓裝置

一、系統特點

1. 配套性   本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。

2. 綜合性   實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握微波爐工作方式，提升學生的綜合能力和維修技能。

二、技術性能

1. 輸入電源：單相三線～ 220V±10%  50Hz

2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔＜ 4000m

3. 整機容量：＜ 300VA

4. 安全保護：動作電流 ≤30mA 、動作時間 ≤0.1s

三、系統組成

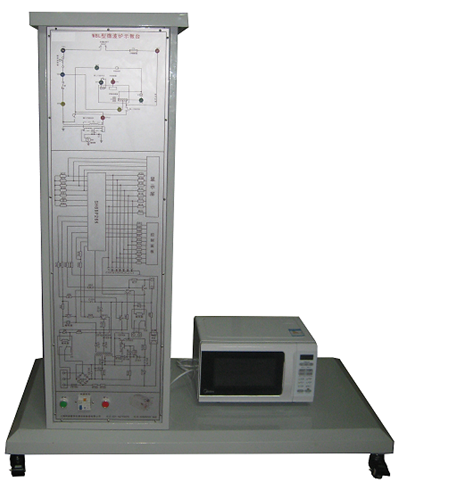

本裝置由微波爐實物、電氣控制板、實訓考核系統和實驗臺組成。

1. 微波爐實物：主要有電源部分、磁控管、爐腔、爐門四部分組成

2. 電氣控制板：微波爐的電氣控制系統，包括微波產生電路、磁控管控制電路、狀態顯示電路、定時電路、安全保護電路等單元；

3. 實訓考核系統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；

4. 實訓控制柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定，利于實訓室布局。柜體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控制板緊密結合在一起，便于學生操作。

四、實訓內容

1. 微波爐主要元器件，控制芯片，顯示器件的認識與檢測

2. 微波爐結構的認識及拆裝

3. 微波爐微波產生電路的常見故障及檢測維修

4. 微波爐加熱的原理分析及實物演示

5. 微波爐控制電路及定時電路常見故障與檢測維修

6. 微波爐電壓轉換電路的常見故障及檢測維修

7. 微波爐保護裝置的檢測與維修

8. 微波爐常見故障的檢測及維修 9. 漏電安全防護報警系統故障分析和排除
