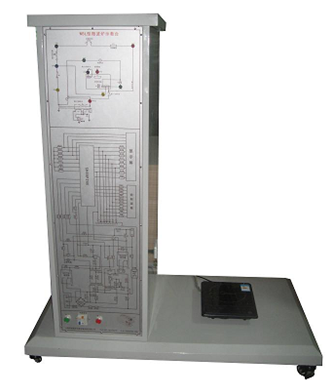

JB-DDCL 型 電磁爐維修實訓裝置
一、系統特點
1. 配套性 本實訓裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到相關的電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學。
2. 實用性 本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的電磁爐故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。
3. 綜合性 實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握電磁爐的工作方式，提升學生的綜合能力和維修技能。
二、技術性能
1. 輸入電源：?jiǎn)蜗嗳�～ 220V±10% 50Hz
2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔＜ 4000m
3. 整機容量：＜ 3kVA 4. 安全保護：動作電流 ≤30mA 、動作時間 ≤0.1s
三、系統組成
本裝置由電磁爐實物、電氣控制板、實訓考核系統和實訓柜組成。
1. 電磁爐實物：采用流行的 BOKING 新一代超微晶面板設計；
2. 電氣控制面板：電磁爐的電氣控制系統，包括振蕩電路、 IGBT 激勵電路、 PWM 脈寬調控電路、同步電路、 VAC 檢測電路、電流檢測電路、 VCE 檢測電路、浪涌電壓監測電路、過零檢測 、鍋底溫度監測電路、 IGBT 溫度監測電路；
3. 實訓考核系統：故障設計機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
4. 實訓柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定。柜體為防水、防火、耐磨鋁合金材料，結構堅固。同時可以把實物和控制板結合起來，便于學生操作。
四、實訓項目
1. 電磁爐常用元器件、傳感器及控制芯片的認識和檢測
2. 電磁爐結構的認識及拆裝
3. 振蕩電路常見故障的檢測與故障排除
4.IGBT 激勵電路故障的檢測與故障排除
5.PWM 脈寬調控電路故障的檢測與故障排除
6. 同步電路故障的檢測與故障排除
7.VAC 檢測電路的檢測與故障排除
8. 電流檢測電路的檢測與故障排除
9.VCE 檢測電路的檢測與故障排除
10. 浪涌電壓監測電路的檢測與故障排除
11. 過零檢測電路的檢測與故障排除
12. 鍋底溫度監測電路的檢測與故障排除 13.IGBT 溫度監測電路檢測與故障排除
|
