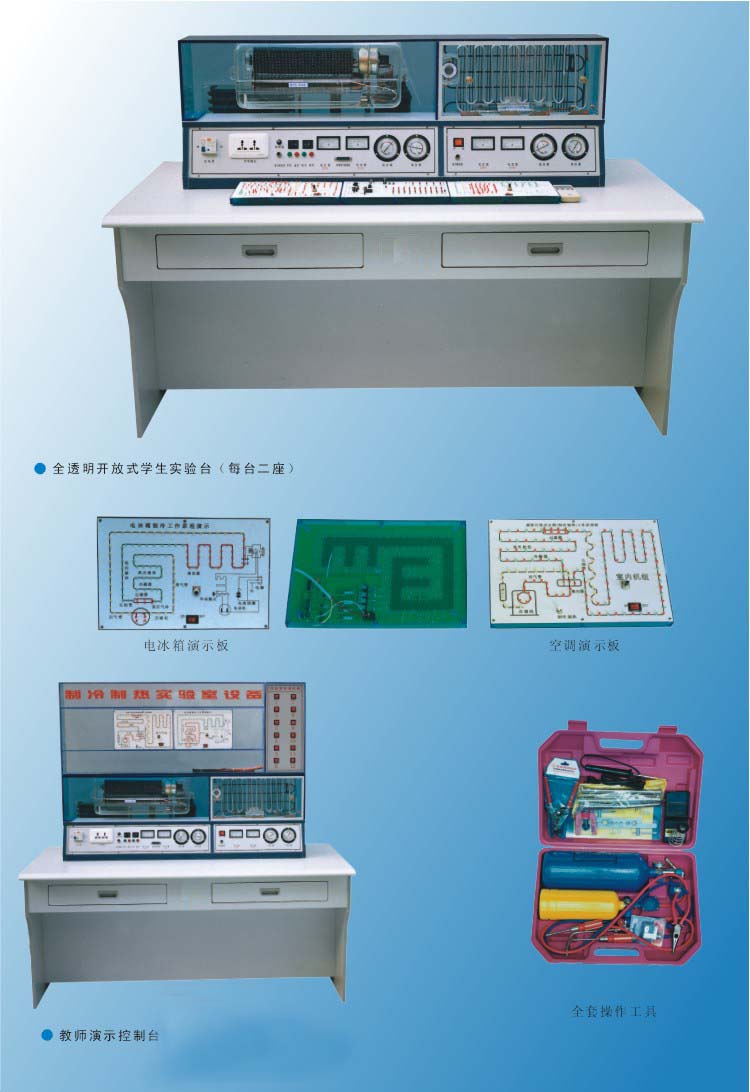

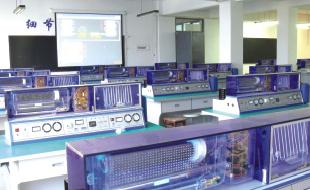

第六代制冷制熱實驗室設備在原有配置的基礎進行了硬件的改造，增加了各關鍵點的溫度巡回檢測及數碼顯示功能，使整套設備外表更加美觀、實用，結構更加緊湊、合理，實驗室整體視野更加開闊。又新配上了功能強大的多媒體演示軟件，制冷劑的流程、壓縮機的工作過程、相關資料的查詢、制冷制熱的相互轉換等都可以十分真實、形象地通過這一軟件來實現，若配上投影儀等多媒體輔助設施，對于教學效果將起到相當大的作用。
一、顯著特點：
1、 全套設備更趨真實，全功能遙控。
2、 有多點溫度采集、巡回檢測、數碼顯示。
3、 整體設計合理、緊湊，使實驗室視野更加開闊。
4、 軟、硬件相結合，可以增加實驗項目。
5、 具有純軟件模擬仿真制冷、制熱全過程。
6、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。
7、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判斷。
8、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。
9、純軟件模擬仿真制冷、制熱全過程。
10、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）
11、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。
12、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。
13、演示軟件提供多種電冰箱、空調器的電路原理演示使學生思維更加豐富。
14、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。
15、空調器在遙控模式下能自動開機、自動關機。
16、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。
二、溫度巡測系統特點：
溫度巡回檢測系統可分別檢測電冰箱及分體式空調器各關鍵點的溫度值。
A、可檢測的關鍵點分別是：
1、 正常環境溫度
2、 空調壓縮機排氣管
3、 空調壓縮機回氣管
4、 空調冷凝器排風口
5、 空調蒸發器出風口
6、 電冰箱壓縮機
7、 電冰箱冷凝器
8、 電冰箱蒸發器
B、基本操作：
制冷制熱系統開始工作后，按一下“溫度巡測”單元左下方綠色指示燈下面的按鈕，使綠色指示燈點亮，溫度巡測系統啟動。此時即可測量各關鍵點溫度。
此系統具有自動復位功能，當檢測完畢，延時幾秒鐘后，系統將自動復位。
三、新增分體空調電路常見故障實驗項目：
<一>、整機不工作或工作不正常，可通過以下故障演示：
1、微處理器損壞，故障代碼Q，應更換
2、晶振不良，故障代碼I
3、CPU工作+5V電源丟失，故障代碼G
4、整流二極管損壞，無法正常工作，故障代碼F
5、三端穩壓7812不良，無法正常工作，故障代碼V
6、CPU復位不良，空調無法工作，故障代碼H
<二>、室內風機工作，而主機不工作，可通過以下方法排除故障。
1、如壓縮機不能正常工作，一般情況下：電容過載保護器斷路，可更換電容過載保護器
2、如控制指令有誤，故障代碼K
3、如12V電源丟失，故障代碼V
<三>、整機正常工作、遙控失靈，可通過以下方法演示
1、如遙控器損壞，故障代碼U
2、接收頭不良，故障代碼P
3、CPU不良，故障代碼P
<四>、整機工作、遙控正常，而沒有蜂鳴聲，可用以下方法演示
1、蜂鳴器壞，故障代碼W
2、2003集成損壞，故障代碼X
<五>、整機工作，風門不動作，故障代碼Y
<六>、注意事項
1、以上故障演示，只能逐個進行，演示完應使開關復位，故障點指示燈熄滅。才能進行下一個故障演示。
2、正常狀態，演示開關全部向后（向下）
3、主機接通和關閉、時間間隔需5分鐘左右，因連續啟動易損壞壓縮機。
4、微處理器設置延時保護功能3分鐘。
5、制冷轉換制熱需在停機狀態3分鐘以上。
四、電冰箱故障設置方法
編號 故障名稱 故障設置方法
1 漏氟 從截止閥I充氣口放氟
2 毛細管堵塞 關截止閥II，全關即全堵，半關即半堵
3 氟太多 從截止閥I充氣口加氟至1.25倍電流
4 壓縮機吸氣口堵塞 用壞的過載保護器代替好的
5 壓縮機啟動電容故障 用不匹配的或壞的電容換掉好的
6 不停機 故障代碼C
7 不停機 故障代碼D
8 燈不亮 故障代碼E
五、空調器故障設置方法
編號 故障名稱 故障設置方法
1 漏氟 從截止閥I充氣口放氟
2 毛細管堵塞 關截止閥II,全關即全堵，半關即半堵
3 氟太多 從截止閥I充氣口加氟至1.25倍電流
4 壓縮機吸氣口堵塞 關截止閥I全關即全堵，半關即半堵
5 冷凝器臟堵塞 用一玻璃板封住冷凝器進風表面
6 蒸發器臟堵塞 用一玻璃板封住蒸發器進風表面
7 壓縮機過載保護器 故障代碼K
8 壓縮機啟動電容器 故障代碼M
9 不制熱 故障代碼L
10 室外風機不轉 故障代碼O
11 室內風機不轉 故障代碼N
12 溫控不靈 故障代碼S
13 遙控接收頭損壞 故障代碼P
14 整流電源電路故障 故障代碼F
15 制冷系統故障 把盤管處溫度傳感器移開
16 風門不動作 故障代碼Y
17 溫控探頭損壞 故障代碼R
18 +5V電源故障 故障代碼G
19 +12V電源故障 故障代碼V
20 遙控器損壞 故障代碼U
六、制冷制熱實驗室設備主要技術參數：
1、工作電源：AC220V 50Hz
2、最大遙控距離8m，角度90度。
3、噪聲：內機37-44dB，外機是55-65dB。
4、整機功耗：空調制冷—600W 空調制熱—750W 冰箱—75W
5、壓縮機功率：空調—1PH 冰箱—1/10PH
6、制冷劑類型：空調—R22 冰箱—R12
7、外形尺寸：160cmX80cmX117cm
8、環境溫度：-5℃—40℃
9、相對濕度：85%（25℃）
|
