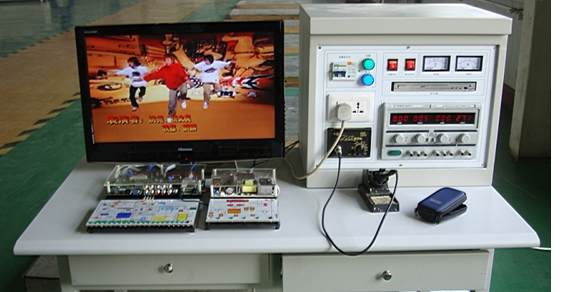

JG-YJ05 液晶電視組裝調試與維修技能實訓臺
1.1 控制及交流電源部分
（ 1 ）提供單相交流電源、線間直接短路自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。具有實驗室管理系統，帶密碼開機和定時關機功能。
（ 2 ）提供～ 220V 插座 2 只，為外部儀器提供工作電源。
1.2 直流電源部分
（ 1 ）恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。
（ 2 ）開關電源： +5V ， +24V 、 12V 。
1.3 彩色電視信號發生器
（ 1 ）輸出信號頻率范圍：第 12 頻道
（ 2 ）電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇
（ 3 ）輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口）
（ 4 ）信號制式： PAL-D/K
1.4 實訓桌：
（ 1 ）整體結構采用冷軋鋼板成型，表面酸洗磷化，靜電噴塑，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。
（ 2 ）桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。下面配有儲物柜，便于放置工具等。
（ 3 ）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
（ 4 ）平臺尺寸 : 長×寬×高約 1200mm × 650mm × 750mm
1.6 液晶電視技術指標要求 :
屏幕尺寸 : 32.00 英寸；分辨率： 1920 × 1080 ；背光燈類型 : LED 發光二極管；屏幕比例： 16 ∶ 9 ；制式： NTSC/PAL/SECAM ；接口類型 : AV DVI HDMI USB 接口等；揚聲器數量 : 2 個。 2. 實訓功能要求
LED 液晶電視實訓項目
2.1 認 識 LED 液 晶 電 視 的 內 部 結 構 ；
2.2 認識 LED 液晶電視中各主要元器件的基本結構；
2.3 理解 LED 液晶電視中各主要元器件的基本工作原理；
★ 2.4 認識 LED 液晶電視各主要單元電路的組成；
2.5 理解 LED 液晶電視各主要單元電路的工作原理；
2.6 認識 LED 液晶顯示屏的組成及工作原理；
2.7 認識主要 IC 的功能及原理；
★ 2.8 工廠菜單的進入方法及調試；
2.9 貼片元件的焊接方法；
2.10 電視機開關電源電路的工作原理；
2.11 三無故障現象的檢測與處理；
★ 2.12 搖控指示燈亮，三無故障現象的檢修指導；
★ 2.13 屏亮，有聲音，無圖像故障現象的檢測與處理；
★ 2.14 屏亮，無聲音，無圖像故障現象的檢修指導；
★ 2.15 聲音正常，黑屏故障現象的檢測與處理；
★ 2.16 無伴音，圖像正常故障現象的檢測與處理；
2.17 按鍵無反應故障現象的檢測與處理
2.18 遙控?zé)o反應故障現象的檢測與處理；
★ 2.19 不能讀 U 盤故障現象的檢修指導；
★ 2.20 AV 圖像正常，無聲音故障現象的檢修指導；
★ 2.21 白屏故障現象的檢修指導；
★ 2.22 圖像偏色或缺色故障現象的檢修指導；
★ 2.23 花屏故障現象的檢修指導；
2.24 接入 VGA 后無信號故障現象的檢修指導；
2.25 指示燈不亮故障現象的檢修指導；
2.26 一側喇叭無聲音故障現象的檢測與處理；
★ 2.27 無彩色故障現象的檢修指導；
★ 2.28LED 液晶屏點屏方法；
★ 2.29LED 液晶屏接口定義；
★ 2.30 整機裝配；
2.31 視頻信號處理流程與分析
2.32 音頻信號處理流程與分析
2.33AD 模數轉換控制與分析
2.34 開關穩壓電路與分析
2.35 背光驅動電路與分析
5. 液晶電視組裝調試與維修技能實訓臺單套配置：
實訓臺 臺 1
靜烙鐵 個 1
數字萬用表 臺 1
通用測試板 臺 1
真空吸附筆 臺 1
邏輯測試儀 臺 1
連接測試線 套 1
實訓指導書 套 1 含電子版
液晶電視實訓組件 套 1
|
