1 、 概述

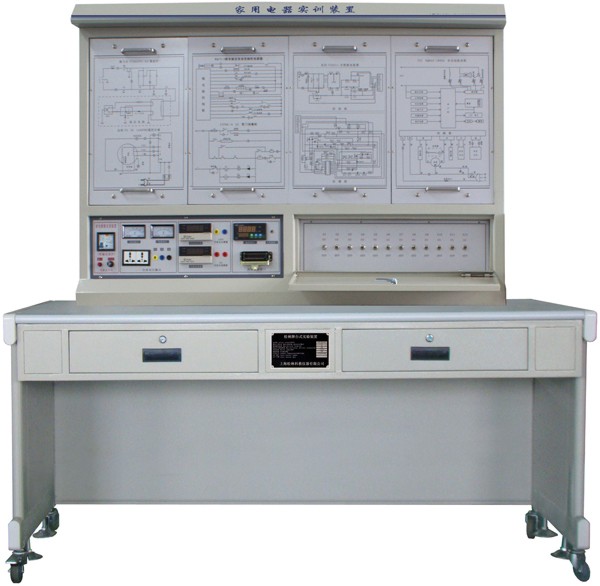

家用電器實驗室設備 是集各種家用電氣為一體的考核裝置，包括電飯鍋、電風扇、洗衣機、洗碗機、消毒柜、微波爐的常見故障，通過 家用電器實驗室設備 可實現日常家電設備的維修，整個實訓室 由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成組成， 實現考核網絡，教師計算機與實訓臺組成考核網絡，可在教師計算機上設置故障，學生采用答題器進行答題，系統并對學生在實驗過程中所生成的實驗數據、實驗過程進行監控和管理， 家電維修實訓設備 通過局域網實現學生提交實驗數據、教師監控實驗過程、批改實驗報告和成績統計考核的全自動化。使實驗過程快速準確，實驗數據真實，集中管理等適合現代教育的需要，實現了實驗室的開放式教學。


2 、技術性能

1) ．輸入電源： AC 220V±10 ％ 50H Z
2) ．工作環境：溫度 – 30℃ － + 40℃ ，相對濕度＜ 85 ％ ( 25℃ ) ，海拔＜ 4000m
3) ． 絕緣電阻：≥ 10 M Ω；
4) ． 抗電強度： 1500 V/60 s
5) ．裝置容量：＜ 1.5kVA
6) ． 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1S
7) ． 系統組成：實驗裝置是由實訓臺和實訓掛件兩部分組成
8) ．外形尺寸： 1600×700× 1550mm 3

3 、特點功能

1 ) . 家用電器實驗室設備 智能考核系統單元由 192 × 64 點陣藍底背光液晶顯示屏、手感薄膜開關、高可靠性單片機、蜂鳴器和通訊模塊組成。
2 ) . 家用電器實驗室設備 智能考核單元模塊可單機或聯機進行服務器和本地 IP 地址設置、服務器端口設置、故障處理、可自動檢測和識別考核模塊功能。
3 ) . 家用電器實驗室設備 智能考核單元模塊可實現已設故障排故、考核時間剩余五分鐘時報警提示等功能。
4 ) . 家用電器實驗室設備 智能考核上位機軟件具有系統管理、考試管理、信息管理、試題管理等功能。
5 ) . 家用電器實驗室設備 智能考核上位機系統可實現考核時間倒計時顯示、排故信息查詢、在線檢測試驗臺通訊連接情況，可以根據教師需要手動進行試卷編輯，有針對性地進行故障點設置。
6 ) . 家用電器實驗室設備 具有網絡通訊接口，多臺設備可組成智能考核網絡，由一臺計算機作為教師機進行設置故障（發卷）、查詢、收卷、自動評分及相關設置和管理等特殊功能。
4 、設備組成
家電維修實訓設備 采用鐵質雙層亞光密紋噴塑結構，鋁塑面板。 美觀大方。
1) ．控制屏

家電維修實訓設備 提供市電 220V 交流電源 2 組，用于實驗設備的供電。
家電維修實訓設備 提供直流電源，直流數字電壓，電流表，定時器報警器，考核系統具有漏電、短路、過載保護裝置，電源采用冷底板并備隔離變壓器雙重保護。
2). 故障箱
家電維修實訓設備 故障設置采用智能考核的形式，可通過教師機隨機的產生故障內容，完成教學任務。
3) ．實驗桌
家電維修實訓設備 采用鋼木結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜 ( 帶鎖 ) ，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
4) ．實驗掛箱

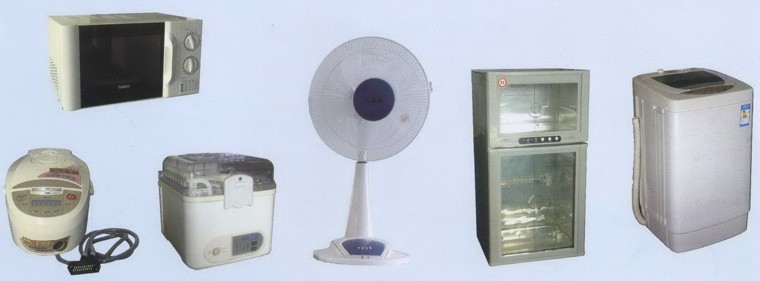

家電維修實訓設備 采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點。
（ 1 ） . 實訓掛箱 ( 一 )
電飯鍋故障電路
微電腦控制電飯鍋 : 采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、 LCD 顯示單元，配有加熱實物，適用《電熱電動器具原理與維修》課程的實訓考核，且配有真實的電飯鍋
（ 2 ） . 實訓掛箱 ( 二 )
電風扇故障電路
電子電風扇 : 采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器等實物，適用《新型電風扇原理與維修》課程的實訓考核，且配有真實的電風扇
（ 3 ） . 實訓掛箱 ( 三 )
洗衣機故障電路
全自動洗衣機 : 采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元，適用于《全自動洗衣機故障檢修技術》課程的實訓考核，且配有真實的洗衣機
（ 4 ） . 實訓掛箱 ( 四 )
洗碗機故障電路 全自動洗碗機 : 采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元，且配有真實的洗碗機
（ 5 ） . 實訓掛箱 ( 五 )
消毒柜故障電路 電子消毒柜 : 采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管等單元，且配有真實的消毒柜
（ 6 ） . 實訓掛箱 ( 六 )

微波爐故障電路 ,微波爐 : 采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器等單元，適用于《家用微波爐的原理與維修》課程的實訓考核，且配有真實的微波爐。
5 、實驗項目
1). 電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
2). 微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
3). 微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
4). 電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
5). 全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
6). 各種家電維修測量儀器的使用練習
