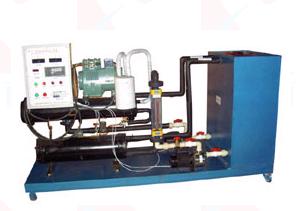

JGL-516型制冷壓縮機性能測試臺
本裝置為蒸汽壓縮制冷循環系統,除能測定制冷壓縮機性能參數外,并能顯示制冷循環的基本原理,可滿足教學演示和學生實驗的要求。
實驗臺為立式,整體組裝,帶腳輪,易移動,帶水箱,用戶接上電源即可使用。
實驗臺采用一匹全封閉制冷壓縮機,工質為F12(充灌量為2Kg),實驗臺主試驗為蒸發器液體載冷劑循環法,輔助試驗為水冷冷凝器熱平衡法,其制冷循環系統和水循環系統見如下附圖。實驗臺蒸發器和冷凝器均為水換熱器。
主要技術參數：
電壓等級 AC200V
額定功率 1KW
制冷量 632Kcal/n
循環水量 流量3噸楊程9米
流量計 4-90L/n
制冷劑 R12 1公斤
外形尺寸 長110cm×寬75cm×高125cm
|
