JG-A型 機床電氣培訓實訓考核鑒定裝置 "
產品性能與特點:
7、電工實訓考核柜還配備了多臺附屬電機，支持以下實驗。
8、教師端軟件界面友好、操電簡單具體功能如下：
A、計算機可以監控1-126臺機床電氣培訓考核考核臺
B、每種機床電路已設置10多個故障點。
C、具有發卷功能
D、具有收卷功能
E、具有單臺和全部實驗臺清零功能
F、具有自動檢測各考核臺的通訊聯機情況
G、可以生成學生個人成績單
H、可以對學生考核情況進行統計、分析
I、設有進入系統密碼，進入系統后能夠修改密碼
J、具有打印功能
K、具有答題次數限制功能
結構及電器配置:
該考核鑒定裝置采用實際電柜作為主柜(這樣與實際工作相一致)，體積為700×500×1700mm，利用該柜雙面空間位置，每柜設置四種不同機床電器，由2mm厚鋼板精加工而成,整體噴塑，外形美觀。柜面安裝電壓表、電流表、旋轉開關、控制按鈕、各種指示燈，柜內安裝各種機床電路。實際利用率高，實現一柜多套機床電路的功能，不但合理利用，節約成本，而且資源共享。柜內設置的電路美觀、整齊、規范、科學，保證質量和技術參數要求。人為故障點開關控制，每套電路根據實際情況設置10個以上常規故障，所有故障都是模擬各類同機床實際工作時故障，具有一定代表性。故障開關比較穩定，操作簡單，能方便各老師教官培訓考核。
實驗內容:
1、C620型臥式車床電氣電路
2、Z3040型搖臂鉆床電氣電路
3、XA6132型臥式萬能銑床電氣電路
4、T68型臥式鏜床電氣電路
5、組合機床電氣電路
6、10t橋式起重機電氣電路
7、電動葫蘆電氣控制電路
8、M7130平面磨床電氣控制電路
9、X62W銑床模擬控制線路的調試分析
主要技術參數:
1、輸入電源：AC380V±5% (三相五線)50HZ
2、工作環境：溫度-10℃±40℃ 相對濕度≤80% 25℃
3、整機耗功：≤2KVA
4、外型尺寸：800X500X1700（mm)
JG-B型系列 機床電氣實訓考核裝置 （定時、誤操作記錄式）
一、概述：
該機床電氣實訓考核裝置是按照 國家勞動部頒發“電工技術等級標準”和“職業技能鑒定規范”中對初級工、中級工、高級工等不同技術等級培訓與考核的要求。
根據機床電氣技能實操培訓和考核鑒定的實際情況而設計的新一代集機床電氣理論教學、實操訓練、考核鑒定于一體的多功能設備。 該設備是公司推出的具有定時、誤操作記錄等考核功能，同時具備多種安全措施的最新設備。 是各中專、技校、職校以及勞動職業技能鑒定部門機床電氣技能實操培訓和考核鑒定的理想教學設備。
二、實驗項目
設備具有八種機床電氣電路，并按該柜尺寸大小，組成每二種電路協調布局安裝，并配相應電機演示。下列兩種型號產品，請據實況選擇使用。 ( 或據各校實際情況另行安排電路均可 ) 。
JG -253A 型 機床電氣實訓考核裝置
Z35 鉆床電路，故障考核 11 項；
X62W 銑床電路，故障考核 15 項；
CA6140 車床電路，故障考核 11 項；
電動蘆葫電路，故障考核 8 項；
JG-253B 型 機床電氣實訓考核裝置
Z3050 鉆床電路，故障考核 14 項；
M7120 磨床電路，故障考核 11 項；
CW6163B 車床電路，故障考核 11 項；
T68 鏜床電路，故障考核 15 項。
三、產品特點
1 、 設備由 三相五線制電源輸入，裝有電流型漏電保護器。
2 、裝置設有電壓型漏電保護裝置 保障人身安全。 同時還設有過流或短路 保護裝置。（定時誤操作式型）
3 、設備裝有定時器及誤操作報警記錄儀， 平時作為時鐘使用 ， 具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤次數。 為學生實驗技能的考核提供一個統一的標準。（定時誤操作式型）
4 、設備采用故障設置板和故障排除板分開的方式，可避免學生只根據故障開關狀況判斷故障。
5 、設備以標準的配電柜為主柜，利用柜體的雙面空間，合理布置電器。并且把所有控制部分放到了柜體內，方便學生操作。每種機床電路均模擬實際機床故障人為設置了十多項電氣故障。
6 、該裝置電氣柜腳采用帶剎萬向輪，便于移動、固定。
7 、裝置布局合理，面板示意圖明確、直觀，走線清晰整潔。 裝置采用鐵質噴塑結構；結構牢固美觀。
8 、主要元器件采用新型安全的正泰等優質名牌產品。每個器件都貼有標識。電機上裝有旋轉標志，可觀察旋轉方向。
9 、產品還配備專用電機柜。
四、技術參數
輸入電源： AC380V ± 5%( 三相五線 ) 50 ± 1Hz
額定電流： 5A
相對溫度： -5 ℃～ 40 ℃ 相對濕度：＜ 75% （ 25 ℃ ）
外形尺寸： 750 × 550 × 1800mm
設備重量： 230kg
五、裝置的基本裝備
柜門內側安裝電壓表、電流表、旋轉開關、控制按鈕、十字開關、急停開關、各種指示燈，柜內安裝各種機床電路，包括各種電器元件，熔斷器、接觸器、中間繼電器、時間繼電器、熱繼電器、斷路器、行程開關、 組合開關、電磁鐵 等。并附有電路圖。實際利用率高。
每臺設備還配備三相異步電機、雙速電機、速度繼電器等 4 臺電機。
六、產品分類
根據各類學校不同的要求，本實訓裝置大致可分為以下幾種型號：

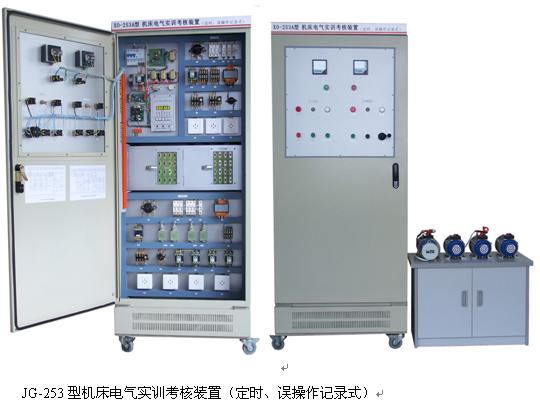

JG -253A 型機床電氣實訓考核裝置 （定時、誤操作記錄式）
JG-253B 型機床電氣實訓考核裝置 （定時、誤操作記錄式）

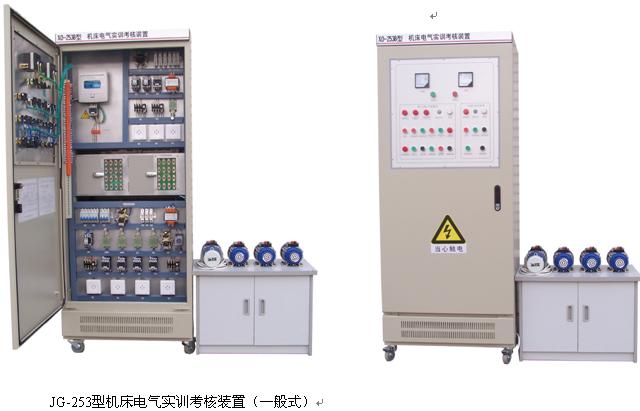

JG -253A 型機床電氣實訓考核裝置 （一般式）
JG-253B 型機床電氣實訓考核裝置 （一般式）
“一般式”機床電氣實訓考核裝置是在“ 定時、誤操作記錄式” 機床電氣實訓考核裝置基礎上減去定時誤操作、電壓型漏電保護、過流或短路 保護。
|
