產品組成部分

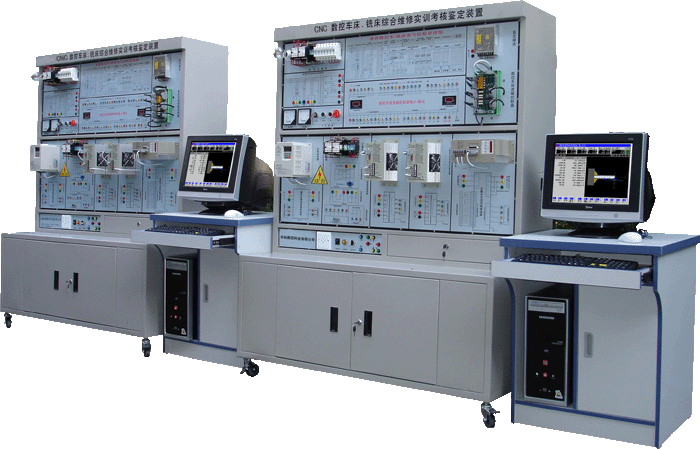

數控車 / 銑床綜合實驗裝置是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、步進驅動及步進電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程、接線及在數控機床中的應用。
數控控制原理
現代數控系統是采用微處理器或?qū)Ｓ梦C(jī)的數控系統，讓事先存放在存儲器里的系統程序（軟件）來實現控制邏輯，實現部分或全部數控功能，并通過接口與外圍設備進行聯接，稱為計算機數控，簡稱 CNC 系統。本實驗臺屬微機數控系統。
產品的特點：
☆ 盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果
☆ 方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象
☆ 涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…
通過該實驗臺可完成以下實驗實習項目 ：
 數控系統編程操作，加工模擬實驗
|
交流伺服單元控制與故障實驗 |
步進驅動器單元控制與故障實驗 |
四工位刀架自動換刀原理與故障實驗 |
絲桿誤差數控系統補償實驗 |
交流變頻器的的調整應用與故障實驗 |
系統安裝、調試實驗 |
數控機床故障診斷實驗 |
數控各單元的連接、控制實驗 |
數控機床超程限位實驗 |
機床參考點的設置實驗 |
車螺紋實驗 |
數控機床的冷卻與照明實驗 |
1、數控系統控制軟件說明2、變頻調速實驗 3、四工位自動刀架實驗 4、X 軸步進電機驅動控制實驗
5、Y 軸步進電機驅動控制實驗 6、伺服電機驅動控制實驗 7、機床正負限位、零點實驗 8、車床編碼器車螺紋實驗 9、絲桿螺距間隙補償實驗 10、實驗臺故障說明 。
|
