一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。 二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm

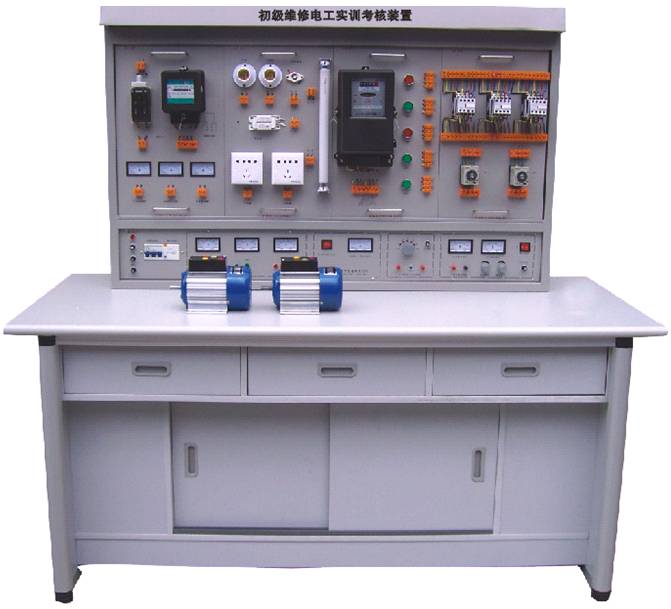

三、實訓裝置的基本配置及功能 本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。 2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。 3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。 4、提供～220V插座2只，為外部設備提供工作電源。 5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備 1、SY-61維修電工掛箱（一） 2、SY-62維修電工掛箱（二） 3、SY-63維修電工掛箱（三） 4、SY-64維修電工掛箱（四） 5、SY-65維修電工掛箱（五） 6、九孔萬能實訓板 2塊 7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。 8、三相鼠籠異步電動機180W Y/△ 1臺 9、安全配備滅火器 全室1臺
（三）實訓桌 鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目 （一）電拖部分
1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制 4.帶電流表的點動與連續運行控制 |
5.帶電能表的兩地控制
6.單向運行反接制動控制 7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制 |
（二）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法 |
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法 |
（三）電子技術綜合訓練
| 1.單相橋式整流電路 2.串聯可調穩壓電源電路 |
3.延時照明開關控制線路 4.半導體收音機的組裝與調試 |
（四）安全急救演示 （五）消防技能的認識與掌握（教師演示） |
