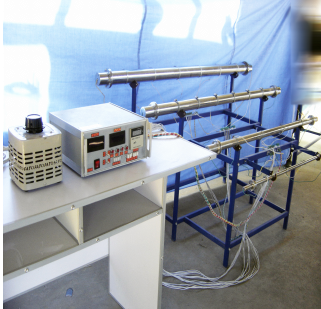

JGRZY —02自由對流橫管管外放熱系數測試裝置

一、功能：

通過對銅管（四種）進行電加熱，熱量以對流和輻射兩種方式散發，根據對自由運動放熱的相似分析，整理出準則方程式，從而使學生掌握其實驗方法，鞏固課堂上所學過的知識。

二、配置：

實驗管（自制 φ 80×1600、 φ60×1400、φ40×1000、φ20×800試管 ）、加熱管（2KW、1.5KW、1KW、0.5KW、銅）、溫度調節器、數顯電流表、數顯電壓表、數顯測溫儀表、熱電偶（K分度）、電控箱（四組）、支架等。

三、技術參數：

電流：0～10A 電壓：0～220V 功率：0～2KW 溫度：0～100℃

電源：單相/220V 功率：2KW

外形尺寸：2000×2000×1500（㎜）（占地面積）

重量：180㎏

工作環境：常溫
