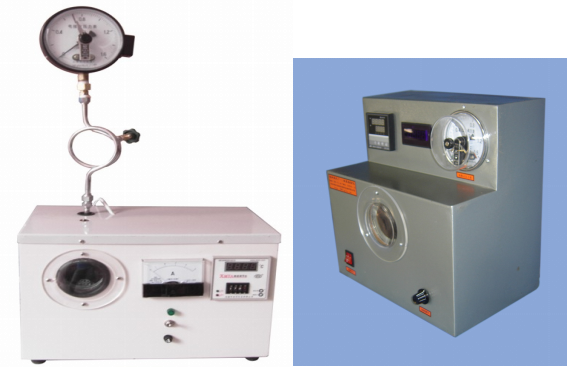

JGRBH —01 飽和蒸汽P－t關系實驗儀

一、功能：

通過對點加熱的加熱，使密封容器中的蒸餾水溫逐漸升高至沸騰后形成飽和蒸汽，在壓力和溫度基本保持不變的工況下，記錄下壓力和溫度值，經多個工況的測試，經過整理繪制出P-t關系曲線。溫度數顯儀表，壓力表嵌在儀表箱中。

二、配置：

電加熱鍋爐（500W，耐壓保護裝置）、保護視窗（有機玻璃）、電熱調節加熱器（500W）、壓力保護裝置（電接點壓力表）、數顯溫度儀表、熱電偶、電壓表。

三、技術參數：

壓力:0～0.1MPa 溫度：0～250℃

電源：單相/220V 功率：0.5 KW

外形尺寸：350×250×300（㎜）

重量：10㎏

工作環境：常溫 ;

飽和蒸汽P-T關系實驗儀
產品型號：JGL－563
外形尺寸：400×200×500mm
工作電壓：220V 功率：600W
主要用途：測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。
主要配置：鋼制烤漆外殼、電流表、高壓電蒸汽發生器、高低壓控制壓力表、最大壓力1MPa，功率調節儀、溫度和壓力保護裝置。
