JGRQY —22 氣—液式翅片管換熱器實驗臺

一、功能：

本實驗空氣通過換熱器的流通阻力，測出風速，利用水箱加熱使熱水通過換熱器的流通阻力，測出流量和溫度，從而實現氣—液換熱器換熱量，計算出傳熱系數。

二、配置：

加熱器、熱水泵、風機、實驗管道（鋼）、風速測量裝置（笛形管）、壓差計、數顯溫度儀表、測溫?zé)犭娮�、供水箱、流量�?jì)。

三、技術參數：

溫度：0～75℃ 風速：0～10m/s

水流量：0～400 l/h

電源：三相四線：380V 功率：20KW

外形尺寸：3000×600×1500（㎜）

重量：560㎏

工作環境：常溫 ;

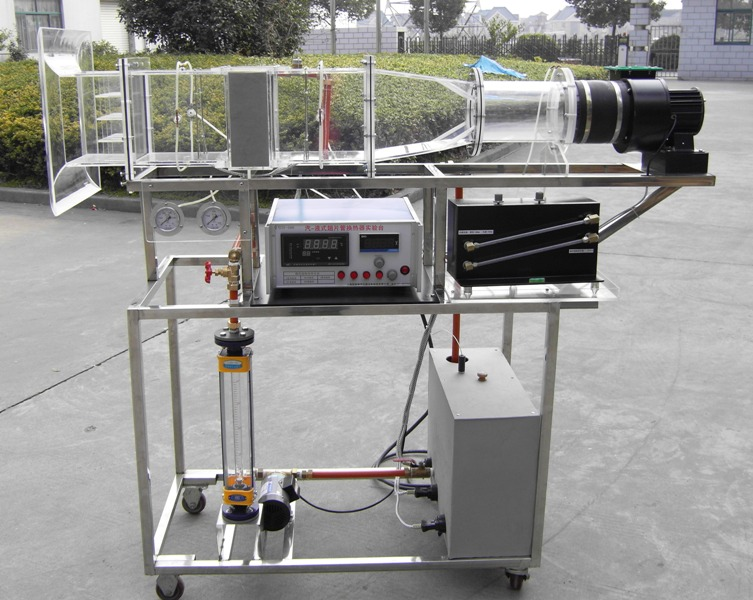

汽—液式翅片管換熱器實驗臺
產品型號：JGL－560
外形尺寸：1800×500×1550mm
工作電壓：220V 功率：3KW
主要用途：進行翅片管式換熱、換熱器內為熱水，外側為空氣時的換熱系數、阻力的測試。
主要配置：循環水泵、轉子流量計、表冷器、風洞、移動式不銹鋼實驗臺、孔板流量計、溫度巡檢儀、壓力表、功率表、引風機、傾斜管壓力計、控制測試儀表盤、水箱等。
