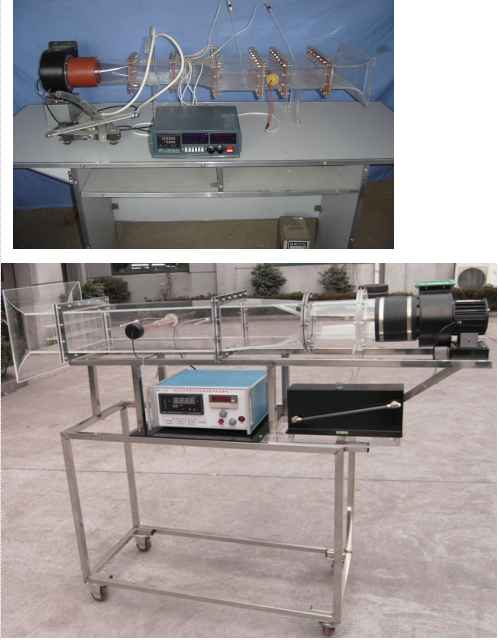

JGRQD —03強迫對流單管管外放熱系數測試裝置（臺式）
一、功能：
本實驗是經過風量、溫度的工況調節，測定空氣橫向流過單管表面時的平均放熱系數，并將實驗數據整理成準則方程式，使學生了解對流放熱的實驗研究方法，學習測量風速、溫度、熱量的基本技能。 可根據用戶要求在此基礎上配置數據采集功能。
二、配置：
離心風機、實驗風道（有機玻璃）、實驗管（ 紫銅管 ）、電加熱器、數顯電壓表、數顯電流表、智能測溫度表、測溫?zé)犭娕迹↘分度）、壓差計、畢托管、電控箱、溫度調節裝置。
三、技術參數：
電流：0～3A 電壓：0～220V 功率：0～500W
空氣流速：0～30m/s 溫度：0～100℃
電源：三相四線/380V 功率：4KW
外形尺寸：1500×500×800（㎜）
重量：100㎏
工作環境：常溫
強迫流動單管管外放熱系數測試裝置
產品型號：JGL－569
形尺寸：1600×500×1300mm
工作電壓：220V 50Hz
主要用途：了解以流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式，學習測量風速、溫度、熱量的基本技能。
主要配置：移動式不銹鋼支架、工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、控制箱、溫度傳感器、8路智能巡檢儀、功率表、調壓器、孔板、壓差傳感器等。
主要技術參數：
1.離心風機：電壓220V 功率：330W 轉速：2800
2.加熱管：石英加熱管 、功率500W
3.本裝置采用智能巡檢儀顯示各測試點的溫度：
進風溫度、出風溫度、加熱1溫度、加熱2溫度、加熱3溫度、加熱4溫度、室內溫度 ;
|
