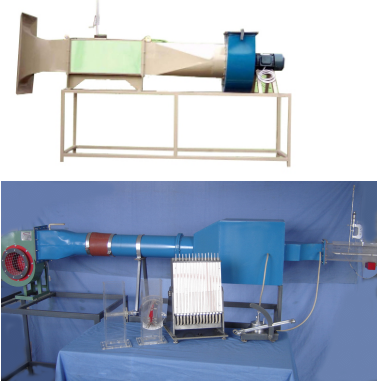

JGLFC—16 多功能附面層實驗臺
一、 功能：
本試驗臺是一個吸氣式風洞，它是由風機將空氣流經收斂段、工作段、過渡段，最后通過風機排入大氣。在工作段內，可以得到一平行均勻的氣流。調節風機出口的風門，可以改變氣流的速度。在工作段內安設不同的實驗件和相應的測試裝置，可以進行各種不同的試驗。主要可用來測試流體繞經不同的物體時物體表面的附面層、速度和壓力分布例如：1、平板附面層速度分布的測定。2、 繞流園柱體表面壓力分布測定3、繞流機翼表面的壓力分布測定
二、 配置：
實驗風道（收斂段、工作段、實驗件、過渡段）、速度測針、附面層探針、座標器、導軌、風機（可調速）、調節閥門、微壓計、支架等。
三、 技術參數：
試件、圓柱體、機翼、附面層。
電源：單相/220V 功率：1.5KW
外形尺寸：3600×600×1200（㎜）
重量：90㎏
工作環境：常溫
JGL－587B 多功能附面層實驗臺
外形尺寸：1600×600×1500mm
主要用途：學習測量流體繞流物體時物體表面壓力分布的方法； 通過實驗了解實際流體繞圓柱體流體時，其表面壓力分布的情況并與理想流體的壓力分布相比較。
學習測量流體繞流機翼時機翼表面壓力分布的方法； 測定在不同沖角下機翼的表面壓力分布。
主要配置：移動式不銹鋼實驗臺架、引風機、變頻器、風洞，多管微壓計，坐標尺，畢托管，控制箱等。
技術參數：電壓：380V；轉速：2800r/min；流量：700-800 M3/h；
壓力：912-720 Kpa；功率：0.75KW；噪音： ≤65LWAdB
|
