離心泵特性曲線測定實驗臺
JGLBT—06離心泵特性曲線測定裝置 Ⅱ 型
一、 功能：
本實驗臺可測定：泵特性曲線（ H— Q曲線、N—Q曲線、 n —Q曲線）實驗；泵的并聯與串聯實驗。
二、 配置：
防腐水泵I、防腐水泵 Ⅱ 、PVC蓄水箱、有機玻璃計量水箱、真空壓力表、壓力表、孔板流量計、測壓計、電控箱、數顯電流表、數顯電壓表、ABS管路及局部構配件、銅質閥門、框架結構、可移動帶剎車腳輪。
三、 技術參數：
測量壓力： 0－0.3mPa 測量真空表：－0.1mPa 水泵流量：3m3/h 水泵揚程：6m 電流變化范圍：0－0.25A
電源：單相/220V 功率：0.75KW×2
外形尺寸：1500×600×1780（㎜）
重量：50㎏
工作環境：常溫

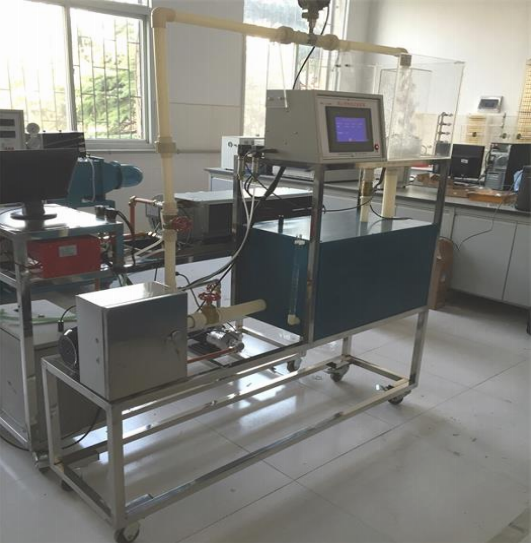

離心泵特性曲線測定實驗臺
產品型號：JGL－588R
外形尺寸：1500×550×1800mm
工作電壓：220V 功率： 550W
主要用途：通過調節不同流量及在不同流量時的功率，測定水頭與流量曲線，在此基礎繪出效率與流量曲線。
主要配置：不銹鋼實驗臺、實驗水泵；0.5級壓力傳感器；數顯功率表；渦輪流量計；回水箱；7寸觸摸屏顯示所有采集數據；標定計量箱等。
所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。
離心泵參數：
最大流量：4.5m3/h
最大揚程：11m
泵進口管管徑d：32mm
電機額定功率：550W
電機額定轉速：2840轉/分
離心泵特性曲線測定實驗臺
產品型號：JGL－588
外形尺寸：1500×550×1800mm
工作電壓：220V 功率： 550W
主要用途：通過調節不同流量及在不同流量時的功率，測定水頭與流量曲線，在此基礎繪出效率與流量曲線。
主要配置：不銹鋼實驗臺、實驗水泵；精密正負壓力表；數顯功率表；孔板流量計；壓差計；回水箱；標定計量箱等。
離心泵參數：
最大流量：4.5m3/h
最大揚程：11m
泵進口管管徑d：32mm
電機額定功率：550W
電機額定轉速：2840轉/分
|
