JGLKG —09 孔口、管嘴 儀

一、 功能：

本實驗臺可測定：孔口、管嘴自由出流的各項系數：收縮系數 ε ，流量系數 ? ，流速系數 ? 和阻力系數 ? 。

二、配置：

穩壓水箱(有機玻璃厚4mm、容積約0.045立方米)、孔口、管嘴、測點、測壓管、供水箱（工程塑料厚4mm、容積0.06立方米）、水泵（型號AP4550、產地：廣東振華電器有限公司）、循環管道（工程塑料厚3mm）、實驗管道（有機玻璃厚4mm）、溢流管、供水閥、放水閥、計量水箱（有機玻璃厚4mm，容積10L）、實驗桌。

三、技術參數：

流量： 2650L/h 揚程：3m 壓差：±200mm 精確度：±5

電源：單相/220V 功率：75W

外形尺寸：1600×500×1550（㎜）

重量：40㎏

工作環境：常溫

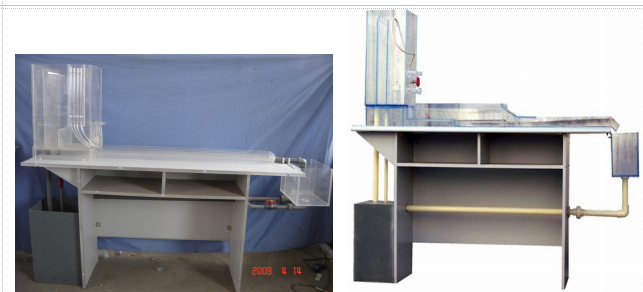

JG L－405 孔口管嘴實驗儀

外形尺寸：1800×550×1700mm
工作電壓：220V 功率：200W
主要用途：可做等徑孔口和管嘴在相同水深下的出流對比實驗，定性、定量試驗；并可觀察測試管嘴的負壓值。
主要配置：有機玻璃整流恒壓水箱；水槽；循環水泵、ABS循環管路、實驗桌等。
