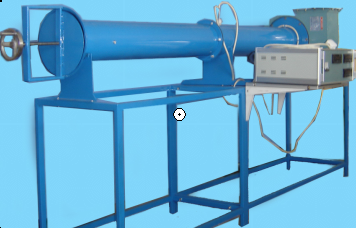

JGLF J—28離心風機性能實驗臺
一 、功能：
本實驗臺（教學實驗用）是根據國際GB－1236 —2000《通風機空氣動力性能實驗方法》設計制造的。進行被測風機的氣動性能： P 0－ Q ， P st－ Q ， n in － Q , n － Q 和 N － Q 曲線，以及風機的無因次曲線： ? 0 － ? 、 ? st － ? 、 n in － ? 曲線，并可換算出指定條件下風機的參數。功率及壓力信號由智能儀表顯示。
二、配置：
實驗風管（集流器、節流網、整流柵）、被測風機、調節風門、測壓傳感器、電控箱（數顯電流、數顯電壓）、光電測速及支架。
三、技術參數：
電流變化范圍： 0－0.6A 測量壓力：0－0.9KPa
電源：三相四線/380V 功率：1.5KW
外形尺寸：4000×500×1200（㎜）
重量：150㎏
工作環境：常溫

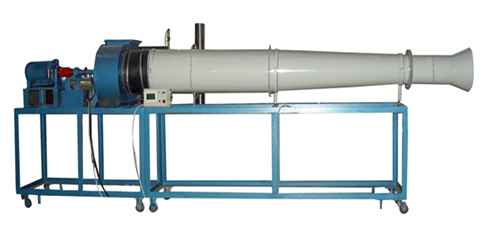

離心式風機性能實驗臺
產品型號：JGL－586R
技術特點：
(1)采用進氣試驗方法,風機出風口垂直向上
(2)測定風機風量、風壓、軸功率、溫度、轉速
(3)具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲線)，并可打印數據分析處理表格及特性曲線。
技術參數：
(1)流量傳感器：量程500Pa、精度5%
(2)壓差傳感器：量程500Pa、精度5%
(3)溫度傳感器：18B20、精度±0.5℃
(4)電功率法測功率,精度5%
(5)轉速傳感器：量程0～3000rpm、精度1%
(6)風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
(7)外形尺寸(長×寬×高)：3.0×0.5×1.2m
主要配置：
(1)入口集流器、手動螺桿節流閥門、整流柵、風機測試風管、流量及差壓傳感器測試組(在測試斷面應安裝四支畢托管,傳感測試斷面的均壓,具體參照風機測試標準)，被測風機及電動機，電功率法測功率裝置，測轉速裝置，角鐵支架(所配滑輪應有剎車功能)、配電箱，標準信號流量采集傳感器1套，差壓傳感器1套，溫度傳感器18B20，所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。
|
