JG -06M-3A 數控加工中心考核實訓設備

簡介：一、產品概述
數控加工中心考核實訓設備是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床/加工中心維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。

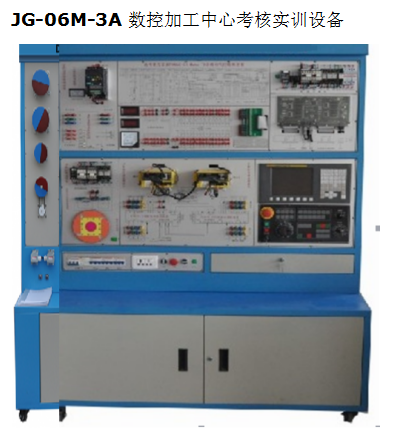

產品參考圖片：

主要功能：JG -06M-3A 數控加工中心考核實訓設備

一、產品概述
數控加工中心考核實訓設備是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床/加工中心維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。

二、產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了發那科數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、技術性能
1．輸入電源：三相四線AC380V～10% 50Hz
2．裝置容量：≤8kVA
3.故障考核：16項（智能型）
4、外形尺寸：1370mm×750mm×1800mm（機床實訓柜）
5、具有數控加工中心故障診斷維修考核功能，可設置數控機床16個典型的電氣故障�？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除、自動評分、成績統計等方便的實訓結果評價功能。
四、產品結構和組成
1．系統由機床實訓柜、電機等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面下方裝有數控系統和操作面板、伺服放大器、PMC練習單元，正面上方安裝機床電氣電路，器件布局與實際機床廠的模式一致。上面裝有交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底背部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異�；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科廠家的主流數控系統，能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，主軸由FANUC伺服調速控制。
6. PMC練習單元具有輸入、輸出、能模擬斗笠式和圓盤式刀庫控制、主軸換檔等功能。
五、實訓項目
1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟停控制電路的設計與接線
（3）主軸調速系統的電路設計、伺服主軸的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（５）冷卻控制系統的電路設計、器件安裝與接線
（６）急停、限位控制回路的設計與接線
（７）手搖脈沖發生器的接線
2．?dāng)?shù)控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）放大器參數設置與調試
（6）主軸參數設置與調試
3．?dāng)?shù)控機床的程序編制與模擬加工
（1）數控加工中心編程
（2）數控加工中心模擬加工
4．?dāng)?shù)控機床的PMC練習
（1）數控加工中心基本PMC編程及控制
（2）數控加工中心斗笠式刀庫PMC編程及控制
（3）數控加工中心圓盤式刀庫PMC編程及控制
（4）數控加工中心主軸換檔PMC編程及控制
六、系統配置
