技術指標

說 明

裝置功能

學習用靜力法測定氨－水系統相平衡數據的方法，并掌握相平衡實驗的基本技能。

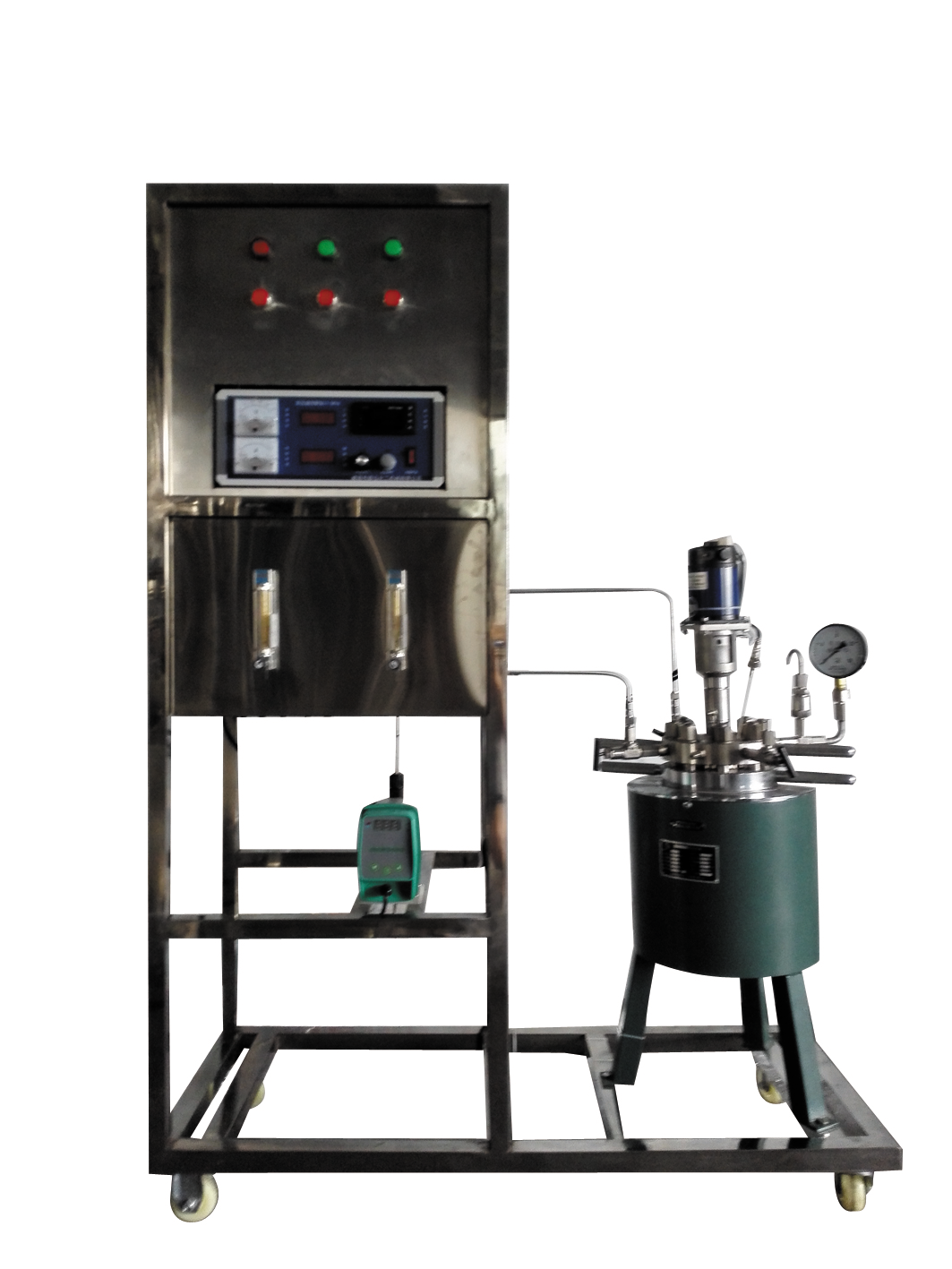

主要配置

電加熱器、溫度控制儀、溫度傳感器、攪拌器、高壓釜、壓力表、恒溫槽、 轉速儀表 、 不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 2.0K W，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 氨－水 體系

技術參數

1 、智能數顯溫度控制儀，精度 FS ≤ 0.2% 。

2 、 釜加熱爐功率：1.5KW 。

3 、溫度傳感器；測量精度 FS ≤ 0.5% 。

4 、攪拌電機：功率 60W 、轉速 0-1500r/min 。

5 、 電磁攪拌式 高壓釜：容積 0.5L ， 最高壓力 ： 1 0 M P a；最高使用溫度：300℃ 。 配有壓力表、熱電偶、氣 相 液相閥、安全閥，便于隨時掌握釜內物質的化學反應的情況和調節釜內物質的成份比例，并保證本釜的安全運行。

6 、裝置為 304 不銹鋼制 作 ，結構緊湊，外形美觀，流程簡單、操作方便。
7 、外形尺寸： 1100 × 550 × 1600mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

反應 釜溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應壓力

指針式壓力表

壓力表就地顯示

無

氣體 流量

轉子流量計

轉子流量計

手動閥控

液體加入量

蠕動泵

數字流量顯示儀

轉速調節
