技術指標

說 明

裝置功能

1 、掌握靜壓法測定氣含率的原理與方法。
2 、掌握氣液鼓泡反應器的操作方法。
3 、了解氣液比表面積的確定方法。

主要配置

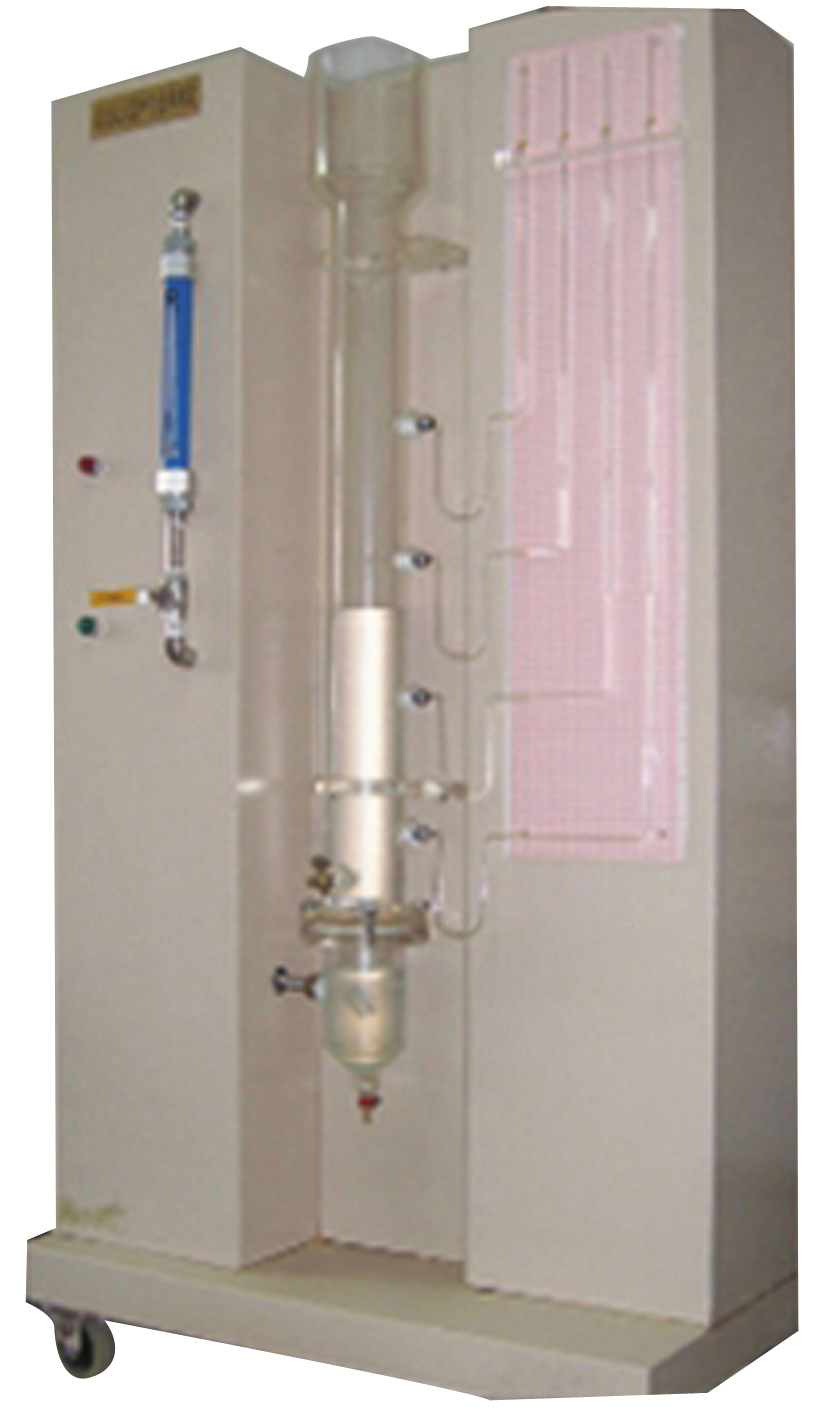

有機玻璃反應器、轉子流量計、閥門、壓差計、空壓機、緩沖罐、不銹鋼框架、控制屏。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自 空壓機 （自帶氣源）

實驗物料：自來水 -空氣

技術參數

1 、環境溫度： 5 ℃～ 40 ℃，配電： 220V ， 500W 。
2 、反應器： Φ 150 × 1600mm , 透明有機玻璃材質。
3 、水泵：流量 1m 3 /h ，揚程 15m, 功率 370W 。
4 、水箱： 500 × 500 × 40 0 mm ， 304 不銹鋼材質。
5 、溶氣罐： 304 不銹鋼材質，工作壓力 0.2-0.3 M P a 。
6 、轉子流量計： 16-160L/h 。
7 、空壓機：功率 750W ，排氣量 36 L/min ，工作壓力 0.7MPa 。
8 、控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9 、外形尺寸： 1200 × 550 × 1800mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

床層 壓降

U 型壓力計

就地顯示

無
