技術指標

說 明

裝置功能

•  乙醇常壓催化實驗。

•  了解掌握乙醇常壓催化實驗的操作流程及原理。

主要配置

開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控制柜、不銹鋼支架。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 1.5 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 乙醇

技術參數

1、工作壓力：<0.5MPa。

2、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200SCCM，N z 標定，準確度：±1%F.S。

3、Φ260*350mm 開啟式 電阻絲加熱爐 ， 加熱功率1 .5 KW，加熱形式：碳化硅爐+金屬內襯 ，最高溫度800℃。

4、 控溫儀表： 人工智能型儀表，精度FS≤0.2%

•  石英反應管，Φ10*500mm， 催化劑裝填量： 1 - 1 0m l 。

•  預熱器： 功率500W ， 304 不銹鋼材質。 內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 : 常壓。

7、鼓泡罐：容積1.0L，304不銹鋼材質。

8、 正泰電器：接觸器、開關、漏電保護空氣開關。

9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏 面板 進行。

10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

11、外形尺寸：1200×500×1800mm （長×寬×高） ，外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

質量 流量計

數字流量顯示儀

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀

轉速調節

預熱器加熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應器加熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K 型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

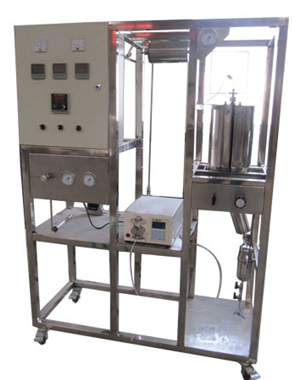

數字型 乙醇常壓催化 實驗 裝置 JGGY -315/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

質量 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀 ， 精度： 0.5 %FS

轉速調節

預熱器加熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

反應器加熱 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

反應溫度

K 型熱電偶

數字溫度儀表 ， 精度： 0.5 %FS

無

反應壓力

壓力傳感器

數字 壓力 儀表 ， 精度： 0.5 %FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
