JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件
JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件，功能強大，采用市面最通用的 128*64 液晶屏，開發板兼容 TI 公司官方發布的 SmartRF05EB ，整合 RemoTI 套件，相當于 TI CC2530DK+RemoTI ，是 zigbee 學習的極佳選擇。擁有本套件，用戶可以方便、快速進入 zigbee 的學習，從 CC2530 單機實驗到無線通信實驗、從點對點無線通信到 zstack 組網、從紅外收發到 2.4G 通信、從 WSN 應用到 RF4CE 智能家居，簡潔明了，運用自如。
JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件工作在 2.4G 頻段，通信標準采用 IEEE802.15.4 、 ZigBee2007 協議，通過多種傳感器模塊如：溫度傳感器，光照傳感器等，將采集到的數據，經 CC2530 芯片以無線網絡的方式匯集到中心節點，然后中心節點通過串口傳送到功能強大的結點工作監視終端實現全網拓撲的展示以及對于全網信息處理。該開發套件適用于電子信息、通信、計算機、自動化、工業控制、環境等專業的本科生教學和創新實驗，研究生的自主開發研究，主要在以下方面：智能家居、智能農業、智能能量監控、環境監測、無線測量、工業自動化、智能儀器儀表等應用。
產品詳細說明
JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件是本公司最新推出的基于“無線傳感器網絡技術”的教學實驗系統。該教學實驗系統能快速的讓高校師生學習和了解這項潛力巨大的新技術。 JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件，功能強大，采用市面最通用的 128*64 液晶屏，開發板兼容 TI 公司官方發布的 SmartRF05EB ，整合 RemoTI 套件，相當于 TI CC2530DK+RemoTI ，是 zigbee 學習的極佳選擇。擁有本套件，用戶可以方便、快速進入 zigbee 的學習，從 CC2530 單機實驗到無線通信實驗、從點對點無線通信到 zstack 組網、從紅外收發到 2.4G 通信、從 WSN 應用到 RF4CE 智能家居，簡潔明了，運用自如。
JG-CC2530 型 無線傳感器 Zigbee 網絡開發套件工作在 2.4G 頻段，通信標準采用 IEEE802.15.4 、 ZigBee2007 協議，通過多種傳感器模塊如：溫度傳感器，光照傳感器等，將采集到的數據，經 CC2530 芯片以無線網絡的方式匯集到中心節點，然后中心節點通過串口傳送到功能強大的結點工作監視終端實現全網拓撲的展示以及對于全網信息處理。該開發套件適用于電子信息、通信、計算機、自動化、工業控制、環境等專業的本科生教學和創新實驗，研究生的自主開發研究，主要在以下方面：智能家居、智能農業、智能能量監控、環境監測、無線測量、工業自動化、智能儀器儀表等應用。
硬件規格
序號 |
組成 |
功能描述 |
性能指標 |
1 |
無線通信模塊 |
用于數據和指令的無線傳輸 |
（ 1 ）符合 IEEE 802.15.4 標準
（ 2 ） 2.4G ISM 工作頻率
（ 3 ）傳輸速度 250Kbps ，發射功率 4dBm ，接收靈敏度 -95dBm
（ 4 ） MCU ： CC2530 ， 256KFlash ，主頻 32MHz |
2 |
開發板 |
用于 CC2530 單機基礎實驗平臺；組網時作為協調器、路由器、終端節點均可。 |
（ 1 ）含有串行 128*64 液晶接口；
（ 2 ）多種供電方式；
（ 3 ） RS232 接口；
（ 4 ） DEBUG 接口； flash ，五相按鍵及指示燈等；
（ 5 ）紅外遙控信號接收 / 發射等模塊； |
3 |
電池板 |
用于組網時終端節點；板上含溫敏電阻、光敏電阻用于采集真實環境的物理信號 |
各傳感器測量范圍，測量精度：
（ 1 ）溫度傳感器 :1℃ ～ 80℃ ， 1℃
（ 4 ）光敏傳感器 :1 ～ 100 ， 2LUX |
4 |
MCU 調試器 |
支持 CC 系列無線單片機的開發 |
（ 1 ）標準型 USB 接口即插即用
（ 2 ）支持 IAR 調試環境，可實現單步，硬件斷點，連續單步，可控制程序停止與運行
（ 3 ）支持貯存器和寄存器的修改與查看，下載程序到貯存器等功能 |
實驗列表
無線傳感器網絡創新開發套件實驗 |
前言 : CC2530-MDK-Q1 產品說明及 IAR 環境的使用
實驗一 流水燈實驗
實驗二 按鍵控制流水燈實驗
實驗三 利用外部中斷控制流水燈
實驗四 定時器計數器 T1 的使用
實驗五 定時器中斷實驗 T3 的使用
實驗六 UART0 串口 發送字符串
實驗七 UART0 串口 串口收發字符串
實驗八 UART0 串口 串口控制 LED 實驗
實驗九 中斷喚醒系統實驗
實驗十 睡眠定時器喚醒系統
實驗十一 看門狗（ WatchDog ）實驗
實驗十二 LCD 顯示實驗
實驗十三 AD 采樣芯片內部溫度實驗
實驗十四 紅外發送與接收實驗
實驗十五 點對點通信實驗之基于 Basic RF 的無線燈控制
實驗十六 點對點通信實驗之基于 Basic RF 的誤包率測試實驗
實驗十七 Z-STACK 之串口透傳實驗
實驗十八 Z-STACK 之 SensorDemo 無線溫度組網測量實驗
實驗十九 RF4CE 之 RemoTI 遙控器實驗 |
軟件資源清單
（ 1 ）相關工具軟件 Setup_Packet_Sniffer_2.13.2 等；
（ 2 ）相關協議棧安裝文件 ZStack-CC2530-2.3.0-1.4.0 等；
（ 3 ）全部相關實驗源代碼；
（ 4 ）全部硬件原理圖，接口說明；
（ 5 ）重要芯片、傳感器數據手冊等；
（ 6 ）用于 sensor 無線傳感網絡的監測界面工具軟件 Qsensormonitor 等；
裝箱清單
物品 |
數量 |
備注 |

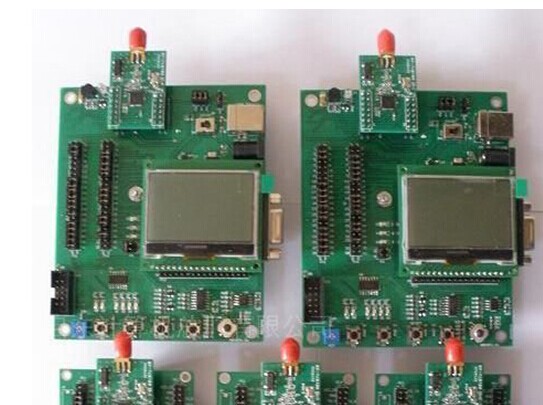

Q2530EB 開發板 |
2 |
用于基礎實驗和組網時的協調器、路由器、終端 |
Q2530BB 電池板 |
3 |
用于組網時的終端節點，自帶溫敏、光敏電阻 |
Q2530RF 射頻板 |
5 |
射頻核心板，插在 Q2530EB 開發板、 Q2530BB 電池板上使用 |
SmartRF04EB 仿真器 |
1 |
用于在線仿真和程序下載 |
128*64 液晶屏 |
2 |
插在 Q2530EB 開發板上使用 |
USB 數據線 |
3 |
用于連接電腦和仿真器，或者給 Q2530EB 、 Q2530BB 供電 |
串口延長線 |
2 |
連接 Q2530EB 開發板和電腦 |
10 芯 JTAG 線 |
1 |
連接仿真器和 Q2530EB 、 Q2530BB |
SMA 天線 |
5 |
配合 Q2530RF 射頻板上使用 |
電源適配器 |
3 |
給 Q2530EB 、 Q2530BB 供電 |
|
