系統概述：目前，電視機市場正實現從 CRT 向 LCD 和 LED 液晶的轉型，隨著中國經濟的發展和人民生活水平的提高，液晶電視因具有畫面清晰，耗電低，環保，以及占空間小等優點而成為人們購買電視機的首選。

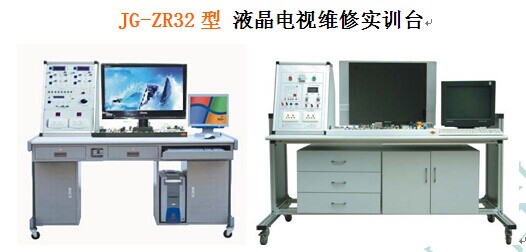

但是隨著大量液晶電視機的推出以及技術的不成熟性，使得液晶電視的維修量迅速增多，而另一方面專業從事液晶維修的人才卻少之又少，針對這一現象，本公司特推出液晶電視維修實訓平臺，旨在通過此平臺，造就一批液晶電視維修方面的專業人才，本平臺就是為了滿足各類中、高等院校電子類實訓基地以及電子類職業培訓機構為培養家電維修高技能人才而精心設計的。

本實訓平臺遵循從實際出發的原則，做到直觀、實用、易學易懂，讓學生在輕松的試驗中以盡快的時間切實掌握液晶電視維修技術與技巧，能夠獨立完成維修與維護。使學生成為具有較高的平板顯示理論知識，同時具有非常卓越平板顯示實踐動手能力的復合型人才。

一、技術指標

1. 液晶電視技術參數：

1) 顯示器尺寸： 32 吋；

2) 對比度： 600 ： 1 ；

3) 分辨率： 1366×768 ；

4) 反應時間： <16 ms ；

5) 屏幕亮度： 1000 cd/m2 ；

6) 視角：＞ 160 度；

7) 畫面縱橫比： 16 ∶ 9 ；

8) 制式： NTSC/PAL/SECAM ；

9) 輸入： YpbPr ； YcbCr ；

10) 音頻： SRS WOW 三維空間環繞音效；

11) 工作電源： AV110 ～ 240 V 50/60 Hz ；

12) 色彩數： 1677 萬；

13) 像素： 1677 萬。

2. 實訓臺電源配置 1 ：

1) 固定交流電源：額定電壓 220 V ；額定電流 6 A ；

2) 可調交流電源：電壓范圍 0 ～ 250 V ，額定電流為 1 A ；

3) 直流電源輸出： 0 ～ 30 V ， 0 ～ 2 A （連續可調）；

4) 交流電源：二插式隔離電源插座一組，二插式常規電源插座一組；

5) I/O 通訊板：設置故障點；

6) 設置故障點：設置設備故障；

7) 絕緣電阻： ≥10 MΩ ；

8) 抗電強度： 1500 V/60 s ；

9) 漏電保護動作電流： ≤30 mA 、 ≤0.1 s 。

3. 電視信號發生器：

1) 輸出信號頻率范圍：第 1-12 頻道；

2) 電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式；

3) 輸出信號方式：

① 射頻輸出： ≥300μVp － p ；

② 視頻輸出： ≥1Vp － p ；

③ 音頻輸出： ≥0.3Vp － p 。

4. 參數：

1) 輸入電源： AC 220V±10% 50 Hz ；

2) 外形尺寸：長（ mm ） × 寬（ mm ） × 高（ mm ）＝ 1600×900×1200 ；

3) 實訓臺材料：框架采用鋁合金，主體板材為三聚氰胺板； 帶抽屜和柜門；

4) 工作溫度： 0 ～ 35 ℃ ；

5) 工作濕度： 20% ～ 80% ；

6) 安全保護：

① 漏電保護動作電流： ≤30mA 、 ≤0.1S ；

具有過壓、過流、過載、漏電保護措施，符合國家相關標準；

5 、具有實驗室管理系統，帶密碼開機和定時關機功能（ 240 × 128 液晶顯示器顯示） ;

6 、配有無線智能考核系統 , 答題器配 240 × 128 藍底背光液晶顯示器；

智能考核系統采用無線藍牙技術，減少因布線或接線造成的接觸不良干擾等故障率，通訊性能更可靠。

7 、配有無先線智能考核軟件、 USB 串口檢測軟件。

二、可開設實訓項目
1 、掌握液晶電視機各主要單元電路的組成；

2 、了解液晶電視基本的工作原理；

3 、掌握液晶電視機常見故障的維修

1 、黑屏，搖控器接收窗口指示燈亮，背光燈亮；

2 、黑屏，搖控器接收窗口指示燈不亮，不能開機；

3 、搖控器接收窗口指示燈亮，有聲音，背光燈亮；

4 、聲音正常，有圖像，屏幕有豎條；

5 、搖控器接收窗口指示燈亮，轉臺有聲音，無圖像，屏幕有豎條，背光燈亮；

6 、搖控器接收窗口指示燈亮，三無（無圖像、無光柵、無伴音）；

7 、搖控器接收窗口指示燈亮，（此時指示燈為紅燈，不能轉變成綠燈）三無；

8 、無圖像，無聲音，屏有暗藍光，字符顯示為英文字符；

9 、黑屏，有聲音無圖像，搖控器接收窗口指示燈亮，背光燈不亮；

10 、左側喇叭無聲音；

11 、無聲音，圖像正常；

12 、 V 正常， TV 無圖，無雪花點；

13 、有聲音，不同步，有信號時暗屏，有不同步的橫條，無信號時藍屏；

14 、無圖像，無聲音，字符正常，雪花點稀少，噪聲時有時無；

15 、圖像不清楚或無圖像，無聲音，有雪花點，有噪聲，無圖像時藍屏。

三．實訓臺配置
