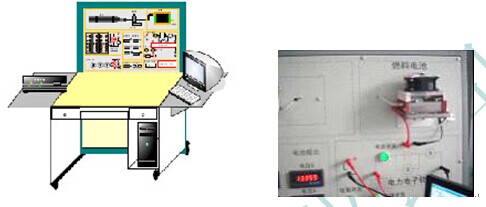

JG-XYL03 型 燃料電池發電全檢測型實驗系統

       燃料電池發電全檢測型實驗系統主要用于研究風冷型質子交換膜燃料電池堆的性能檢測方法、控制策略、性能評價方法。實現燃料電池發電系統參量的全檢測，對影響電堆電氣輸出特性的重要參數進行監控，與上位機之間的數據傳輸。在此基礎上，研究不同操作條件下電堆輸出性能變化趨勢，改進控制算法，提高系統控制性能；優化電堆運行的操作條件，提高系統的發電效率。

一、定位及特色：
1 、實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。
2 、實現電堆溫度和尾氣排放控制。
3 、制定燃料電池性能測試規則，建立電堆性能評價模型。
4 、設計制作全檢測型燃料電池性能分析實驗系統平臺。
5 、電堆功率 100W ，儀表由系統獨立 12V 供電，系統耗氫 1.5L/min ， Labview 顯示界面編程。
6 、線性負載 60W 、可選電子負載 300W 、阻性負載（ LED 陣列） 50W 。

二、可完成以下實驗內容：
1 、線形負載和燈泡負載電堆性能實驗
2 、電堆溫度尋優實驗
3 、電堆溫度控制實驗
4 、氫氣壓力控制實驗
5 、電堆濕度控制實驗
6 、電堆性能檢測實驗
7 、不同操作條件的電堆性能變化實驗
