JGSK-03 型汽車單片機實驗箱

1 系統概述

CAN(Controller Area Network) 即控制器局域網，是國際上應用最廣泛的開放式現場總線之一，作為一種技術先進、可靠性高、功能完善、成本合理的網絡通訊控制方式， CAN-bus 在汽車也已經得到了廣泛的應用。汽車電子車身網絡系統是由多個汽車單片機之間采用高速 CAN 總線網絡通信實現車輛動力與操作系統信息快速交互，低速 CAN 總線網絡通信實現車輛車身操作控制信息交互，以及低成本的 LIN 總線對 CAN 網絡進行必要的擴充。通過總線的連接，將多個汽車單片機組成控制網絡，實現相互間的信息互聯互通，使汽車變得更加安全、可靠、智能，功能擴展更加便捷，車身更加輕便。

該實驗系統采用了常用的汽車單片機作為核心 CPU ，采用實車燈光組合開關及門窗玻璃升降開關作為控制信號輸入開關。每個實驗箱可以單獨使用，也可以通過 CAN 總線組網，了解汽車 CAN 總線技術的基本知識。

2 系統指標

2.1 采用汽車燈光組合開關作為車燈控制的信號輸入開關

2.2 采用汽車門窗玻璃升降開關作為模擬電機的信號輸入開關

2.3 燈光包含示寬燈、近光燈、遠光燈、前霧燈、后霧燈、倒車燈、剎車燈等

2.4 采用模擬電機作為門窗玻璃升降電機

2.5 實驗系統帶有 CAN 總線接口，可以與其他實驗箱組網

2.6 實驗系統可以通過計算機端的模擬終端設備發送相關的控制命令

2.7 配套軟件平臺，可以通過平臺發送 CAN 控制報文信息控制實驗系統上的模擬車燈、電機等

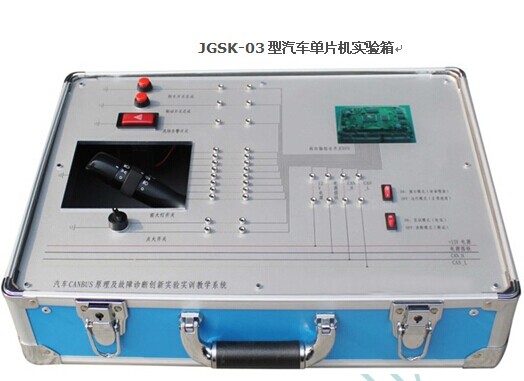

參考圖片（實際系統包括燈光控制和門窗升降功能）
