JGDB-03 電液比例與電液伺服性能檢測綜合實驗臺

簡介：電液比例與電液伺服性能檢測綜合實驗臺由操作臺.泵站.電腦桌組成。采用“虛以?xún)x器”技術，運用虛以?xún)x器測控和多種控制方式的新一代液壓產品，能可靠完成電液伺服和電液比例系統的閉環控制.電液伺服閥和電液比例閥的性能測試，以及液壓元件性能測試。是液壓學科中必備的產品。

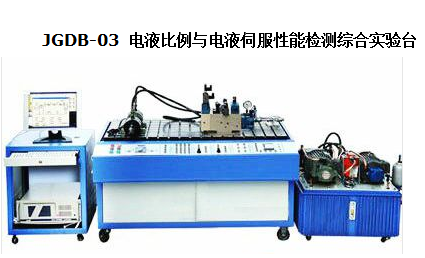

產品參考圖片：

主要功能：JGDB-03 電液比例與電液伺服性能檢測綜合實驗臺

實驗臺特點

1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。

2.選用高性?xún)r(jià)比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。

3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。

4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。

5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。

6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。

7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。

實驗內容

1.電液伺服閥的基本特性實驗；

1）空載流量特性2）負載流量特性

3）壓力增益特性4）內部泄露特性

5）頻率特性

2.電液比例閥基本特性實驗；

1）穩態控制特性

2）穩態負載特性

3）階躍響應特性

4）頻率響應特性

3.電液比例流量閥實驗；

1）穩態控制特性實驗

2）穩態負載特性實驗

3）輸入電流階躍響應特性實驗

技術參數

定量葉片泵，型號YB1-10

額定壓力6.3Mpa

排量10ml/r

轉速1450r/min

驅動功率2.2KW

定量葉片泵，型號YB1-6

排量6ml/r

轉速1450r/min

額定壓力6.3Mpa

驅動功率1.5KW

主要配置
