JGDB-07 蝸桿傳動效率測試實驗臺

簡介：蝸桿傳動效率測試實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺，操作方便、效果直觀等優點，用于測試圓柱齒輪傳動或蝸桿傳動的效率，適于開放實驗室配備。

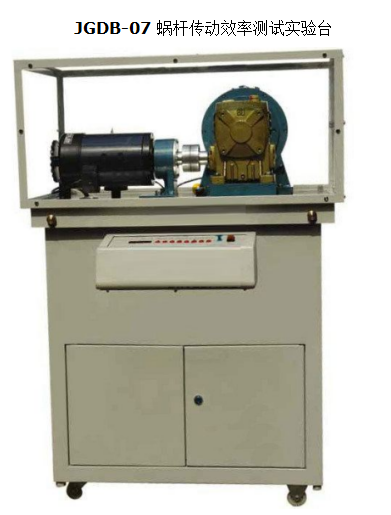

產品參考圖片：

主要功能：

JGDB-07 蝸桿傳動效率測試實驗臺

蝸桿傳動效率測試實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺，操作方便、效果直觀等優點，用于測試圓柱齒輪傳動或蝸桿傳動的效率，適于開放實驗室配備。

功能與特點：
1、配備專用實驗軟件，對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
2、實驗臺外形為工作臺板+箱體落地式結構，便于實驗室調整布置。
實驗項目及內容：
1、蝸桿傳動效率、轉速和載荷的測定與分析；
2、蝸桿頭數對傳動性能影響對比分析；
主要配置及參數：
1、蝸輪蝸桿減速機2臺（單頭、雙頭）；
2、霍爾傳感器1個；
3、拉壓力傳感器1個 量程：0-50N；
4、磁粉加載器1個 量程：0-50Nm；
5、直流電機1臺 調速范圍：0-1500rpm；功率：355W；
6、專用軟件光盤 1張；
7、外形尺寸 750×450×1000mm；
8、重量：110 ㎏。
