JG-CSS 螺栓組及單螺栓聯接靜動態綜合實驗臺
簡介：現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。 JG -CSS螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好。
產品參考圖片：
主要功能：JG-CSS 螺栓組及單螺栓聯接靜動態綜合實驗臺
一、 功能簡介
二、 性能特點
1、 該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、 螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、 實驗項目及內容
1、 螺栓組載荷分布及其測試；
2、 靜態測試相對剛度變化對螺栓總拉力的影響；
3、 動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、 電阻應變儀的工作原理及各測量點應變片的組橋方式

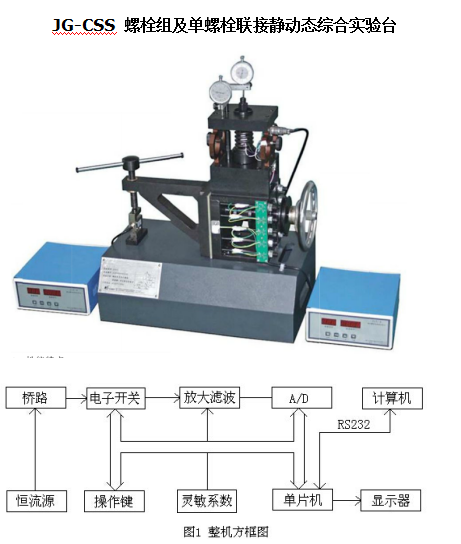

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
四、 實驗設備主要技術參數
1、 單相交流異步電機：90W、N=1400r/min
2、 電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、 螺栓組實驗螺栓：M12（10個）
4、 實驗單螺栓：M16（1個）
5、 四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、 外型尺寸：800×350×600
JG -CSS 螺栓組及單螺栓聯接靜動態綜合實驗臺
序號 |
圖號 |
名稱 |
數量 |
備注 |
00001. |
JG-CSS-001 |
底座 |
1 |
焊接組件 |
00001. |
JG-CSS-002 |
連接座 |
1 |
焊接組件 |
00001. |
JG-CSS-002-1 |
連接座-底座 |
1 |
Q235 |
00001. |
JG-CSS-002-2 |
連接座-前后板 |
2 |
Q235 |
00001. |
JG-CSS-002-3 |
連接板-頂板 |
2 |
Q235 |
00001. |
JG-CSS-003 |
懸臂 |
1 |
焊接組件 |
00001. |
JG-CSS-003-1 |
懸臂背板 |
1 |
Q235 |
00001. |
JG-CSS-003-2 |
懸臂板 |
1 |
Q235 |
00001. |
JG-CSS-004 |
加載螺釘 |
1 |
45# |
00001. |
JG-CSS-005 |
加載杠桿 |
1 |
活塞桿 |
00001. |
JG-CSS-006 |
杠桿螺釘 |
2 |
45# |
00001. |
JG-CSS-007 |
銅套螺母 |
1 |
黃銅 |
00001. |
JG-CSS-008 |
傳感器底座 |
1 |
Q235 |
00001. |
JG-CSS-009 |
彈性連接塊 |
2 |
尼龍 |
00001. |
JG-CSS-010 |
補償片安裝片 |
2 |
不銹鋼 |
00001. |
JG-CSS-011 |
傳感器壓頭螺釘 |
1 |
Q235 |
00001. |
JG-CSS-012 |
中間實驗螺栓 |
10 |
45# |
00001. |
JG-CSS-013 |
偏心輪軸 |
1 |
45# |
00001. |
JG-CSS-014 |
偏心輪 |
1 |
45# |
00001. |
JG-CSS-015 |
偏心輪隔套 |
1 |
45# |
00001. |
JG-CSS-016 |
盲孔端蓋 |
1 |
Q235 |
00001. |
JG-CSS-017 |
通孔端蓋 |
1 |
Q235 |
00001. |
JG-CSS-018 |
大帶輪-SPZ |
1 |
Q235 |
00001. |
JG-CSS-019 |
電機帶輪-SPZ |
1 |
Q235 |
00001. |
JG-CSS-020 |
頂桿導向板 |
2 |
Q235 |
00001. |
JG-CSS-021 |
挺桿支座 |
1 |
Q235 |
00001. |
JG-CSS-022 |
小銷軸 |
1 |
45# |
00001. |
JG-CSS-023 |
挺桿 |
2 |
45# |
00001. |
JG-CSS-024 |
彈簧下支座 |
1 |
45# |
00001. |
JG-CSS-025 |
彈簧 |
1 |
60Si2Mn（外購件） |
00001. |
JG-CSS-026 |
八角環 |
2 |
55Si2Mn |
00001. |
JG-CSS—027 |
彈簧上支座 |
1 |
45# |
00001. |
JG-CSS-028 |
錐塞 |
2 |
45# |
00001. |
JG-CSS-029 |
表夾桿 |
1 |
Q235 |
00001. |
JG-CSS-030 |
表夾 |
2 |
鋁合金 |
00001. |
JG-CSS-031 |
夾緊螺釘 |
4 |
45# |
00001. |
JG-CSS-032 |
彈性墊圈 |
1 |
45# |
00001. |
JG-CSS-033 |
厚螺母 |
1 |
標準件 |
00001. |
JG-CSS-034 |
空心試驗螺栓 |
1 |
45# |
00001. |
JG-CSS-035 |
小螺桿 |
1 |
45# |
00001. |
JG-CSS-036 |
下聯接板 |
1 |
Q235 |
00001. |
JG-CSS-037 |
上聯接板 |
1 |
Q235 |
00001. |
內六角圓柱頭螺釘 |
M6×35(發黑) |
8 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M10×30(發黑) |
4 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M6×15(發黑) |
9 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M6×20(發黑) |
4 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M12×20(發黑) |
4 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M8×20(鍍白鋅) |
2 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M8×10(鍍白鋅) |
1 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M8×40(發黑) |
4 |
標準件 |
00001. |
內六角圓柱頭螺釘 |
M8×25(發黑) |
4 |
標準件 |
00001. |
電機 |
J110ZYT152-PX25-A3 |
1 |
博山新微電機 |
00001. |
軸用A型擋圈 |
φ10 |
2 |
標準件 |
00001. |
螺母 |
M12 |
10 |
標準件 |
00001. |
手輪 |
d=12、D=250 |
1 |
五金件 |
00001. |
百分表 |
量程：0-10MM |
2 |
標準件 |
00001. |
稱重型傳感器（MS-1） |
0-500KG |
1 |
外購件 |
00001. |
V型帶 |
SPZ型（帶長L=675） |
1 |
外購件 |
00001. |
深溝球軸承 |
型號6205 |
2 |
標準件 |
00001. |
深溝球軸承 |
型號6200 |
2 |
標準件 |
00001. |
工具 |
十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 |
1套 |
外購件 |
00001. |
應變片 |
應變片及接線端 |
各11 |
外購件 |
00001. |
合格證 |
|
1 |
北京京工 |
00001. |
控制盒 |
單片機 |
1 |
北京京工 |
00001. |
電源線 |
|
1 |
外購件 |
00001. |
產品說明書 |
|
1 |
北京京工 |
00001. |
裝箱單 |
|
1 |
北京京工 |
|
