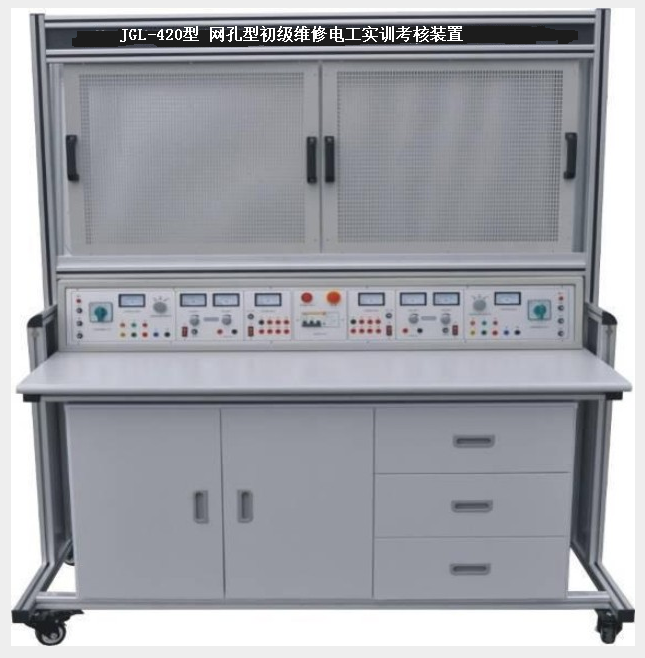

JGWK-08A 網孔型初級維修電工實訓考核裝置（雙組型）

主要功能：JGWK-08A 網孔型初級維修電工實訓考核裝置（雙組型）

一、概述
該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。
二、特點
1. 電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；
2. 操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3. 設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；
4. 實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。
5 ．實訓臺輸入電源由總控臺無線控制，便于工管理與學生用電安全。
三、技術性能
1. 輸入電壓：三相四線～ 380V±10% 50HZ
2. 工作環境：環境溫度范圍為 -5 ℃ ～ +40 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 4000m
3. 裝置容量：＜ 3kVA
4. 外形尺寸： 1550mm ×700mm ×1650mm
四、實訓臺配備
實訓臺提供線電壓 380V 和相電壓 220V 兩種電源、單相電源插座、交流電壓、電流表
1. 交流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表二只，精度 1.0 級
(2) 交流電流表： 0 ～ 5A 帶鏡面交流電流表二只，精度 1.0 級，具有超量程報警、指示、切斷總電源等
2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護
3. 網孔板
每個工位提供一張網孔板（ 2 張），尺寸 660mm*600mm 。
4. 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方 , 桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。
五、參考實訓項目
1 ．電工布線工藝實訓
2 ．兩個開關控制一盞燈線路訓練
3 ．聲控開關控制白熾電路訓練
4 ．二地控制一盞燈電路訓練
5 ．三地控制一盞燈電路訓練
6 ．日光燈線路接線訓練
7 ．單相電度表直接安裝接線
8 ．單相電度表經電流互感器安裝接線
9 ．室內照明電路安裝訓練
10 ．配電板安裝訓練
11 ．交流負載電功率的測量
12 ．三相異步電動機直接啟動控制
13 ．三相異步電動機接觸器點動控制線路
14 ．三相異步電動機接觸器自鎖控制線路
15 ．三相異步電動機 Y/ △ 自動控制線路
16 ．用倒順開關控制三相異步電動機正反轉線路
17 ．接觸器聯鎖的正反轉控制線路
18 ．按鈕聯鎖的三相異步電動機正反轉控制線路
19 ．雙重聯鎖的三相異步電動機正反轉控制線路
20 ．三相異步電動機多地控制
21 ．工作臺自動往返控制線路
六、 全室參考配置表（以二十四座為例）

表一 網孔型初級維修電工實訓考核裝置（雙組型）每套器材配備配置清單
