JGW-202 維修電工技能實訓考核裝置
產品概述：
該套維修電工技能實訓考核裝置采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到 “ 教 ” 、 “ 培 ” 、 “ 考 ” 目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
1.2 技術參數：
工作電源：三相五線 380V±5 ％ 50Hz
安全保護：漏電保護（動作電流 ≤30mA ）過流保護，熔斷器保護
外形尺寸： 1500×750×1650mm
額定功率： <0.5KW
環境溫度：－ 10 ℃ ～ 40 ℃
相對濕度： <85%
設備重量： 150Kg

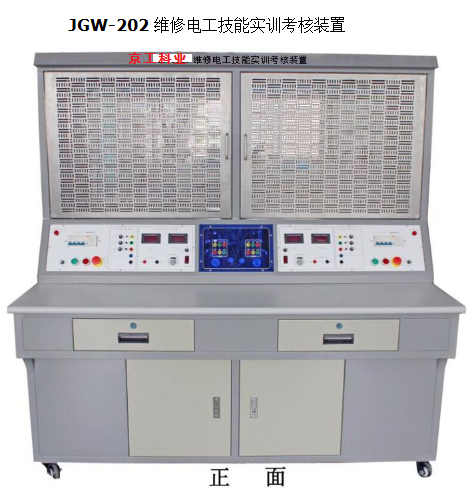

產品JGW-202 維修電工技能實訓考核裝置 參考圖片：
主要功能：JGW-202 維修電工技能實訓考核裝置
1.3 產品結構：
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用 25mm 厚高密度纖維板外貼進口防火板， PVC 截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量?jī)x表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
多功能網板部分：多功能網孔板采用 “ 門框式 ” 設計，主體采用 2mm 厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型 “ 橫二豎六 ” 橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
1.4 基本配置：
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
1 |
實訓電源屏 |
鋼制 |
臺 |
1 |
2 |
鋼制實訓桌 |
鋼制 |
個 |
1 |
3 |
控制按鈕 |
LA10-3H |
個 |
4 |
4 |
行程開關 |
LXK3-20S/BH1 帶鎖 單輪 |
個 |
8 |
5 |
漏電斷路器 |
DZ47LE-32 16A/3P+N 正泰 |
個 |
2 |
6 |
輔助觸頭 |
F4-22 |
個 |
8 |
7 |
交流接觸器 |
CJX2-1210 110V 正泰 |
個 |
6 |
8 |
交流接觸器 |
CJX2-1201 110V 正泰 |
個 |
2 |
9 |
熱過載繼電器 |
JR36-20 0.72A |
個 |
4 |
10 |
中間繼電器 |
JZ7-44 110V |
個 |
2 |
11 |
時間繼電器 |
AH3-3/露出型/60S /AC110V |
個 |
4 |
12 |
時間繼電器座 |
PF083-A /8T圓孔 |
個 |
4 |
13 |
熔斷器座 |
RT28N-32X 10*38 正泰 |
個 |
10 |
14 |
熔體 |
10*38 2A |
個 |
4 |
15 |
熔體 |
10*38 5A |
個 |
6 |
16 |
可調管式電阻 |
150W150Ω±5% |
個 |
6 |
17 |
啟動電容(電力電容) |
4.75uF/500V(CBB65-±5%)Φ6.3插片引線式 |
個 |
2 |
18 |
橋堆 |
KBPC1010 400V |
個 |
2 |
19 |
二極管 |
ZP-10A整流 |
個 |
2 |
20 |
漏電開關盒 |
3位（DZ47系列斷路器專用） |
個 |
2 |
21 |
漏電斷路器 |
DZ47LE-32 16A/1P+N 正泰 |
個 |
2 |
22 |
86型電源插座 |
二二三 |
個 |
2 |
23 |
電源插座 |
86型 2*2*3 帶開關 |
個 |
2 |
24 |
單極開關 |
86# 二位 |
個 |
2 |
25 |
單極開關 |
86# 四位 |
個 |
2 |
26 |
蓋板 |
86# |
個 |
2 |
27 |
插座底盒 |
86#/明裝 |
個 |
6 |
28 |
燈座 |
插口/平底 白色 |
個 |
2 |
29 |
燈座 |
螺口 86# |
個 |
6 |
30 |
插口燈泡 |
25W/220V |
個 |
2 |
31 |
螺口燈泡 |
25W/220V |
個 |
6 |
32 |
彎頭 |
φ20 PVC |
個 |
2 |
33 |
線管三通 |
φ20 PVC |
個 |
2 |
34 |
管卡 |
φ20 PVC |
個 |
12 |
35 |
活接 |
Φ20 PVC |
個 |
6 |
36 |
通用導軌 |
50孔1m/根（DN35) |
個 |
1 |
37 |
螺母(六角頭) |
M4 不銹鋼 |
個 |
92 |
38 |
平介(墊片) |
4*12*1 不銹鋼 |
個 |
92 |
39 |
十字半圓頭螺絲 |
4*25 不銹鋼 |
個 |
60 |
40 |
十字半圓頭螺絲 |
4*50 不銹鋼 |
個 |
40 |
41 |
線管 |
φ20 PVC |
個 |
0.5 |
42 |
線槽 |
4035 藍色 2米 |
個 |
1 |
43 |
大圓頭(扁頭)自攻絲 |
4*16 不銹鋼 |
個 |
6 |
44 |
工具箱 |
成套工具/12件套 |
個 |
2 |
45 |
雙聯開關 |
86# |
個 |
2 |
46 |
實訓指導教材 |
紙質及電子版 |
套 |
1 |
47 |
學生凳組件 |
塑鋼凳面(藍）+鐵質凳 |
張 |
2 |
1.5實驗內容：
（1）電力拖動部分：
低壓電器的識別
三相異步電動機直接啟動控制
串聯電阻降壓?jiǎn)?dòng)線路
三相異步電動機點動控制線路
三相異步電動機自鎖控制線路
接觸器聯鎖的三相異步電動機正反轉控制線路
直接啟動及能耗制動控制
按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
電動反接制動控制線路
雙重聯鎖的三相異步電動機正反轉控制線路
工作臺自動往返控制線路
三相異步電動機順序控制線路
三相異步電動機多地控制線路
三相鼠籠異步電動機的降壓起動控制電路
通電延時帶直流能耗制動的Y- △ 起動的控制線路
手動Y- △ 控制
C620車床的接線、故障與維修
電動葫蘆電氣控制
銑床主軸與進給電動機的控制
（2）照明部分：
插座和一個開關控制一盞燈的控制與接線
兩個雙聯開關控制一盞燈的控制與接線
三個開關控制一盞燈的控制與接線
日光燈的控制與接線
|
