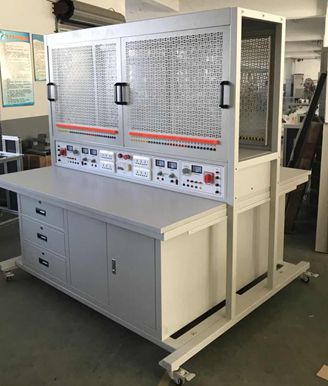

JGL-420 網孔型初級 維修電工實訓考核裝置 （單面雙組型）

一、概述該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。

二、特點

1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；

2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表也均有可靠的保護功能，使用安全可靠；

4.實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。

三、技術性能

1.輸入電壓：三相四線～380V±10% 50HZ（無線遙控）

2.工作環境：環境溫度范圍為-5 ℃ ～+40 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000m

3.裝置容量：＜3kVA

4.外形尺寸：1550mm ×700mm ×1650mm

四、實訓臺配備實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1. 交流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級

(2) 交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護

3.網孔板每個工位提供一張網孔板（2張），尺寸660mm*600mm。

4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。

五、參考實訓項目

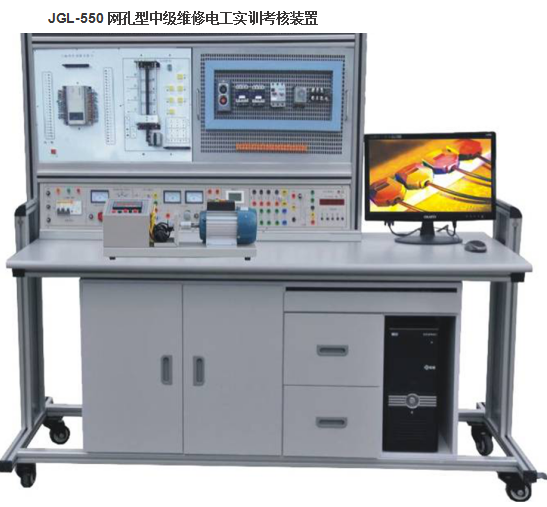

JGL-550 網孔型中級維修電工實訓考核裝置

網孔型中級維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，該裝置接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
　　 二、特點
　　 1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
　　 2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。
　　 3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
　　 4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
　　 5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
　　 6、實訓管理器：平時作為時鐘作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。
　　 三、技術性能
　　 1、輸入電源：三相四線制～380V±10%50Hz
　　 2、溫度：-5℃～＋40℃，相對濕度＜85%
　　 3、裝置容量：＜1.5kVA
　　 4、外形尺寸：1600mm×750mm×1560mm
　　 四、基本配置及功能
　　 （一）實訓屏
　　 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：
　　 1、控制及交流電源部分
　　 （1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
　　 （2）提供～220V插座2只，為外部?jī)x器提供工作電源。
　　 2、直流電源部分
　　 （1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。
　　 （2）低壓直流穩壓電源：＋5V，±12V、＋24V，具有短路保護功能。
　　 （3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
　　 3、交流低壓變壓器：380V＋220V/6.3＋26V＋110V
　　 4、4只5408二極管，用于能耗制動
　　 5、三只75Ω/75W電阻用于電動機降壓?jiǎn)��?dòng)，一只10Ω/25W電阻用于電動機能耗制動。
　　 6、實驗管理器：用于設定實驗時間、定時報警、記錄故障次數，平時可作為時鐘使用。
　　 （二）實訓掛箱
　　 1、PLC主機掛箱
　　 配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
　　 （1）PLC仿真實訓軟件一套
　　 a.通過PLASH虛擬環境實時顯示PLC的運行狀態
　　 b.可以實現PLC虛擬接線，并對接線進行錯誤檢查
　　 c.PLC編程訓練、PLC程序編寫測試等功能
　　 d.實現PLC運行模擬，對錯誤程序進行檢查
　　 （2）工控組態軟件一套
　　 打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學�！�

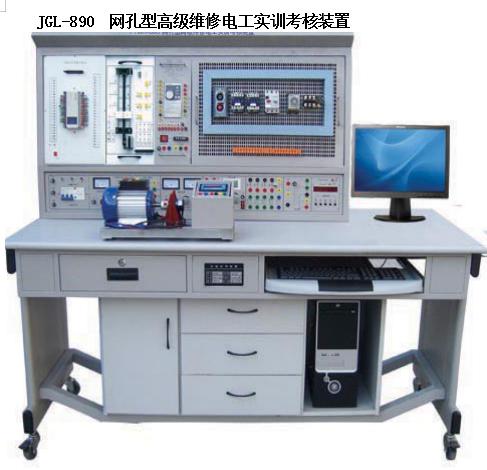

JGL-890 網孔型高級維修電工實訓考核裝置

一、概述：
　　 網孔型高級維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點：

　1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
　 2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。
　 3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
　 4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
　 5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
　 6、實訓管理器：平時作為時鐘作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。
三、技術性能：
　 1、輸入電源：三相四線制～380V±10% 50Hz
　 2、溫度：-5℃～+40℃，相對濕度＜85%
　 3、裝置容量：＜1.5KVA
　 4、外形尺寸：1600mm×750mm×1560mm
四、實訓裝置基本配置及功能：
（一）實訓屏：
　 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：
1、控制及交流電源部分：
　 （1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
　 （2）提供～220V插座2只，為外部?jī)x器提供工作電源。
　2、直流電源部分：
　 （1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。
　 （2）低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。
　 （3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
3、交流低壓變壓器： 380V+220V/6.3+26V+110V
　4、 4只5408二極管，用于能耗制動
　5、 三只75Ω/75W電阻用于電動機降壓?jiǎn)��?dòng)，一只10Ω/25W電阻用于電動機能耗制動。
6、實驗管理器： 用于設定實驗時間、定時報警、記錄故障次數，平時可作為時鐘使用。
（二）實訓掛箱：
1、PLC主機掛箱：
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
　 （1）PLC仿真實訓軟件一套

　a．通過PLASH虛擬環境實時顯示PLC的運行狀態
　 b．可以實現PLC虛擬接線，并對接線進行錯誤檢查
　 c．PLC編程訓練、PLC程序編寫測試等功能
　 d．實現PLC運行模擬，對錯誤程序進行檢查
　 （2）工控組態軟件一套
　 打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

　2、PLC實訓演示掛箱:

　3、變頻器實訓掛箱：
　 配置三菱FR-S520變頻器，帶RS485通迅接口及BOP操作面板及外圍配套元器件。
　4、電機導軌及光碼盤測速系統
　 含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌一幅，道軌平整度好，無應力變形，同心度好。
　5、 電子線路固定線路板（4塊）
6、 網孔板（405mm×600mm）1塊

　5、器材配備:

（三）實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目：
（一）電工部分：
