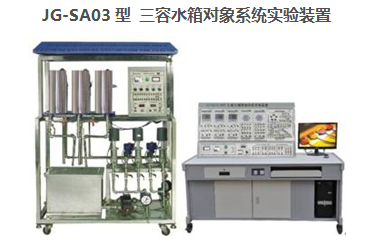

“ JG-SA03 型 ， 三容水箱對象系統實驗裝置”是模擬現代工業生產過程中對液位進行測量、控制，觀察其變化特性，研究過程控制規律的教學產品。它具有過程控制動態過程的一般特點（大慣量、大延時、非線性），是控制理論與控制工程、過程控制理論教學、實驗和研究的理想實驗平臺。通過水箱液位的控制系統實驗，用戶除了掌握過程控制理論、計算機、儀器儀表知識和現代控制技術之外，還可以熟悉生產過程的工藝流程，從控制的角度理解它的靜態和動態的工作特性。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 三容水箱對象特性測試實驗
5. 單容水箱液位的定值控制實驗
6. 雙容水箱液位的定值控制實驗
7. 三容水箱液位的定值控制實驗
8. 二容水箱液位的計算機耦合控制實驗
9. 單容水箱液位的計算機模糊控制實驗
10. 單神經元控制實驗
11. 單容水箱液位的計算機預測控制實驗
12. 壓力的單閉環控制實驗
13. 流量的單閉環控制實驗
14. 水箱液位與流量的串級控制實驗
15. 流量的單 / 雙閉環比值控制實驗
16. 液位的變比值控制實驗
三、配置清單
編 號 |
名 稱 |
數量 |
SA-01 |
電源控制屏 |
1 件 |
SA-02 |
實驗桌 |
1 張 |
SA-12 |
智能調節儀（按實驗要求需配 3 件） |
3 件 |
|
配套實驗教學軟件 |
1 件 |
SA-22 |
遠程數據采集模擬量輸出模塊 |
1 件 |
SA-23 |
遠程數據采集模擬量輸入模塊 |
1 件 |
|
配套實驗教學軟件 |
1 套 |
SA-31 |
FM148 現場總線遠程 I/O 模塊（ 8 路模擬量輸入） |
1 件 |
SA-33 |
FM151 現場總線遠程 I/O 模塊（ 8 路模擬量輸出） |
1 臺 |
SA-34 |
MACS 控制系統網絡示意圖 |
1 件 |
SA-35 |
MCU 主控單元（帶 PROFIBUS-DP 總線通訊接口卡） |
1 套 |
， |
“ 和利時 ”MACS V 組態軟件 |
1 套 |
， |
配套實驗教學軟件 |
1 套 |
SA-41A |
S7-300 PLC 可編程控制器（含 CPU315-2DP 模塊、 SM331 8 路模擬量輸入模塊、 SM332 4 路模擬量輸出模塊） |
1 件 |
， |
STEP7 5.2 編程軟件 |
1 套 |
， |
WinCC 6.0 組態軟件 |
1 套 |
， |
配套實驗教學軟件 |
1 套 |
SA-44 |
S7-200 PLC 可編程控制器（西門子 S7 － 200< 主機 CPU224 ，集成 24 點開關量， 14 點輸入 /10 點輸出 > ，模擬量模塊 EM235 ） |
1 件 |
， |
配套實驗教學軟件 |
1 套 |
， |
CP5611 專業網卡及通訊電纜 |
1 件 |
， |
MCGS 工控組態軟件（ 200 點） |
1 套 |
SA-51 |
單片機控制（利用 RS232 通信接口，配合單片機控制與計算機算法控制軟件 < 著名 MATLAB 軟件 > ，可實現各種數字式 PID 運算控制和各種先進的智能控制，并實現數據實時采集作圖） |
1 件 |
， |
配套實驗教學軟件 |
1 套 |
SA-71 |
可編程控制器系統（包含 FX2N-48MR 主機 < 主機集成 48 點開關量 > 、 FX2N-4AD 4 路模擬量輸入模塊、 FX2N-4DA 4 路模擬量輸出模塊） |
1 件 |
， |
配套實驗教學軟件 |
1 套 |
SA-61 |
ADAM-6015 熱電阻模塊 |
1 件 |
SA-62 |
ADAM-6024 多功能模塊 |
1 件 |
SA-64 |
HUB 以太網交換機 |
1 件 |
， |
配套實驗教學軟件 |
1 套 |
SA-63 |
ADAM-6500 通信控制模塊 |
1 件 |
， |
配套實驗教學軟件 |
1 套 |
SA-03 |
高可靠護套結構手槍插實驗連接線、航空連接電纜及實驗配件 |
1 套 |
JG-SA03 |
三容水箱對象系統實驗裝置 |
1 套 |
