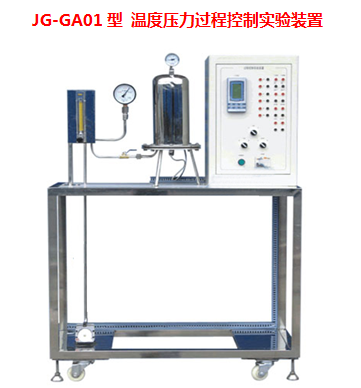

JG-GA01 型 溫度壓力過程控制實驗裝置

一、系統組成
，; ，; ，; 該實驗裝置包括微型氣泵和不銹鋼空氣罐組成。其中不銹鋼常壓空氣罐里面有電加熱器裝置，并配有壓力檢測裝置和溫度檢測裝置。微型氣泵與變頻器組成壓力控制系統。電加熱器裝置與可控硅調壓模塊組成溫度控制系統。

1 、控制對象
; 常壓空氣罐
2 、系統動力設備
; 微型壓縮氣泵
電加熱器
3 、檢測傳感器
壓力傳感變送器
，;，;，;，; 溫度傳感變送器
，;，;，;，; 轉子流量計
4 、執行機構
，;，;，;，; 單相調壓模塊：用于調節加熱器功率，以控制空氣罐內溫度。
，;，;，;，; 變頻器：通過調節壓縮氣泵的轉速以控制氣泵流量的大小。
5 、控制系統
，;，;，;，; 帶遠程 485 通訊的數據采集與控制的 A/D 與 D/A 轉換模塊；
，;，;，;，; 智能儀表控制器： AI818 控制儀表或 C1000 無紙紀錄調節儀；
，;，;，;，; 西門子可編程邏輯控制器 (S7-200 等 )
6 、軟件系統
，;，;，;，;DDC 系統實驗軟件
，;，;，;，; 儀表系統實驗軟件
，;，;，;，;PLC 系統實驗軟件
，;，;，;，;，;MCGS5.5 監控與組態軟件
7 、設備其他指標
，;，;，;，; 供電電源：交流電，單相三線 220V
，;，;，;，; 最大功耗： 1.0KW
，;，;，;，; 設備尺寸： 1450 × 600 × 1500
二、實驗項目
，;，;，;，; 基于上述實驗裝置可完成以下常規控制實驗（其中閉環控制實驗均包括設定值跟蹤實驗與抗干擾實驗），具體包括：
1 、過程控制系統組成認識實驗
，;，;，;，;，; 過程控制系統的組成、硬件認識與信號連接操作
，;，;，;，; 智能儀表的操作與參數設定
，;，;，;，; 傳感變送器的校正 ( 零點遷移與量程調整 )
，;，;，;，; 變頻調速氣泵的特性測試
2 、溫度控制系列實驗
，;，;，;，;，; 溫度對象的特性測試
，;，;，;，; 空氣罐內溫度的 PID 回路控制
，;，;，;，; 空氣罐內溫度的模糊控制
，;，;，;，; 空氣罐內溫度的超弛控制
3 、壓力控制系列實驗
，;，;，;，; 壓力對象的特性測試
，;，;，;，; 空氣罐內壓力的 PID 回路控制
，;，;，;，; 空氣罐內壓力的模糊控制

，;

，;
