| 汽車車載DVD影音控制系統示教板 |
汽車音響系統示教板
系統組成:
喇叭，可移動臺架，天線，彩色電路圖，外接端子，說明書等等。
采用桑塔納新件安裝。
功能：
1、DVD、VCD、CD播放和收音播放功能，四聲道輸出，電動天線。
2、彩色板面、線路圖、外接端子檢測各電路電壓信號。
3面板采用彩色音響原理電路圖直觀易懂，堅固耐用，美觀大方。
4鋼結構支架經噴塑工藝制作而成，安全可靠、堅固耐用,萬向腳輪移
動臺架
|
| 汽車充電系統示教板 |
發動機點火系統示教板
系統組成:
采用原廠發動機點火系統系統控制部分組成，配有信號顯示檢測試驗臺,傳感器與執行器、故障設
置區、彩色原理電路圖等。
功能：
1、電機帶動，模擬發動機運轉。安裝在示教板上的觸點式點火系統、霍爾效應式系統、無分電
器電子點火系統的火花塞產生點火，充分展示發動機點火系統的工作過程。
2、示教板上安裝有與部件相對應的檢測端子，可使用檢測儀器實時檢測
工況，測量出電壓、阻值、電流、頻率等信號參數。
3有專門的故障設置區，能設置多種常見故障，教學實訓形象直觀。
4無需蓄電池，用DC12V電源，減少充電的麻煩，電源有防短路功能。
4面板采用彩色發動機原理電路圖直觀易懂，堅固耐用，美觀大方。面板
上設有智能故障設置區。故障設置采用單片機集成電路板，使用壽命長
,維修簡單方便。
5鋼結構支架經噴塑工藝制作而成，安全可靠、堅固耐用,萬向腳輪移動臺架。
|
 |
| 大眾車系電子燃油噴射示教板 |
組成：
噴油嘴、噴油導管、燃油回收裝置、發動機電腦、油箱、點火線圈、火花塞、油泵、繼電器、電源、故障設置和排除盒、線路圖、可移動臺架、使用說明書、DC12V電源。 功能：
1.適用于各級別的培訓、考核。
2.充分展示燃油噴射系統系統的組成構和工作過程。
3.可分別演示順序噴射、分組噴射和同時噴射三種電子燃油噴射方式。
4.可在面板上檢測各相關電腦管腳和電器元件電信號。
5.有專門的故障設置和排除區，故障設置采用集成電路板，可設置1-36個故障。
6.無需蓄電池，用DC12V電源，減少充電的麻煩，電源有防短路功能。
7.支架：鋼結構經噴烤漆工藝制作而成，安全可靠、堅固耐用。
外型尺寸：
1000mm×500mm×1500mm
|
| 柴油燃料供給系統實驗臺 |
產品組成:本產品采用柴油汽車的供給系組成,主要包括油泵總成,調速器總成,輸油泵總成,油箱,噴油器,高壓管,回油管和濾清器
產品功能:
1.充分展示柴油機供給系的原理及構造.
2.面板繪制彩色系統原理圖,對每個總成解剖繪制能清楚的看到內部構造.
3.三相電機模擬發動機動力源,能實行實物噴油.
4.可移動萬向臺架,臺架經過高溫噴漆處理,牢固耐用. |

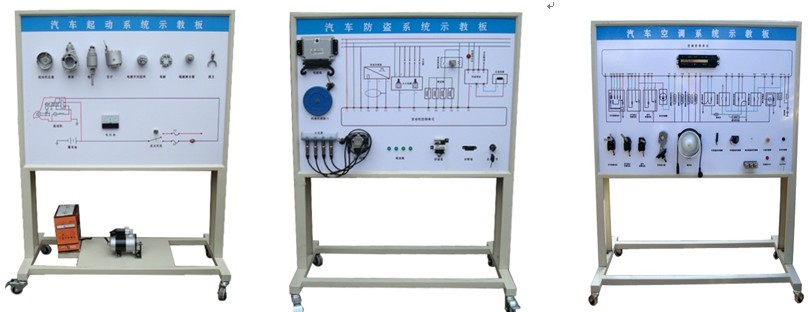

| 汽車起動系統示教板 |
系統組成:
起動機、蓄電池、空檔開關、線路圖、控制面板、可移動臺架、使用說明書。
功能：
1.適用于各級別的培訓、考核。
2.提供整體起動機，并能正常運行。
3.彩色噴繪原理圖，可展示起動機的工作過程,清晰演示起動機組成。起動
機實物結構分解布置，對掌握、理解起動機的內部結構、原理更加方便。
4.可檢測各管腳和各電器元件電信號。
5.起動機的各元件分離擺放。
6. 模擬實際故障，通過故障判斷和排除故障練習，充分理解起動機的工作原
理和實際工況。起動機實物結構分解布置，對掌握、理解起動機的內部結構、
原理更加方便。
7. 提供檢測端子，可通過儀表實時工況檢測。
8.面板采用彩色啟動原理電路圖直觀易懂，堅固耐用，美觀大方。
9.鋼結構支架經噴塑工藝制作而成，安全可靠、堅固耐用,萬向腳輪移動臺架。
|
|
|
|
