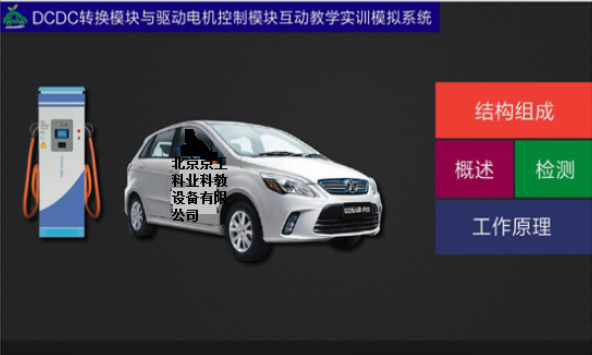

JG-5076 DC/DC與電機控制系統教學軟件

1、概述：
DC/DC與電機控制系統教學軟件為適用于針對純電動汽車DC/DC變換器、電機控制系統理論教學開發，具有界面清新、操作簡便、內容明了、無需專業培訓即可輕松掌握；
2、課程軟件特點
本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash動畫、視頻等不同形式展現驅動電機控制系統的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的。；

3、課程軟件內容

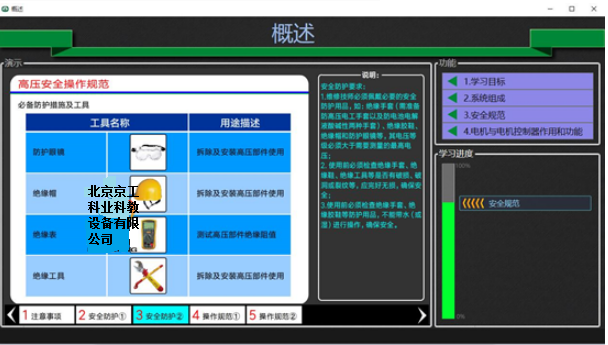

3.1、概述：主要講述本教學軟件的學習目標、系統組成、安全操作規范及電機控制器的作用與功能等，引入DC/DC及電機控制系統的教學內容。

3.2、工作原理交互：點擊觸發按鈕，頁面仿真演示系統各工況的工作原理。在原理圖界面，有觸發按鈕，點擊觸發按鈕，圖中各元件顯示相應的工作狀態。在電路圖頁面，電路被觸發后，詳細的展示了電路的工作流程。
具體內容包括：

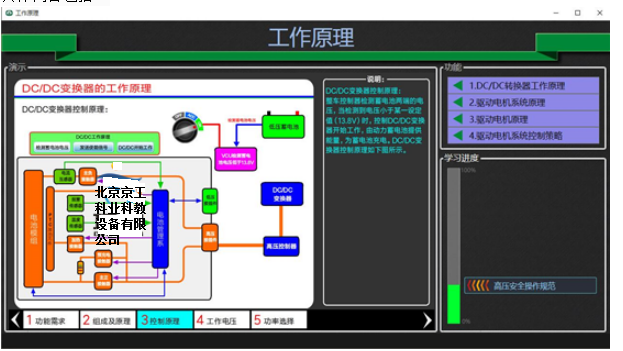

1）DC/DC轉換器工作原理：講述DC/DC轉換器的功能需求、組成及變壓原理、控制策略、工作電壓、功率選擇等；
2）驅動電機系統原理：講述驅動電機系統的組成、系統框架、驅動電機、電機控制器、相關傳感器及實車技術參數等；
3）驅動電機工作原理：通過動畫的形式講述驅動電機的控制原理、相位波形圖等。
4）驅動電機系統控制策略：講述驅動電機系統的控制策略、上電策略、下點策略及驅動策略等。
3.3、結構組成交互：對驅動電機系統的重要組成部件使用了實景圖片互動仿真模擬相結合的方法講述系統組成。

具體內容包括：

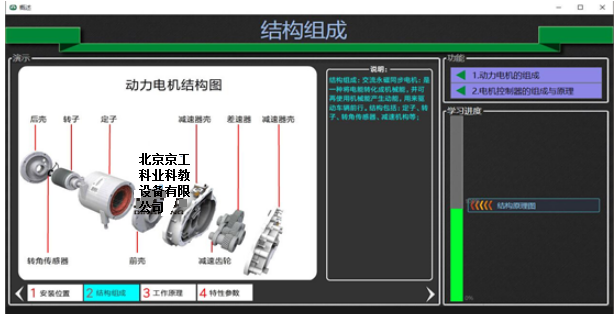

1）驅動電機的組成：描述驅動電機的實車安裝位置、結構組成、工作原理及技術參數等；
2）電機控制器的組成與原理：描述電機控制器的實車安裝位置、結構組成及工作原理等；

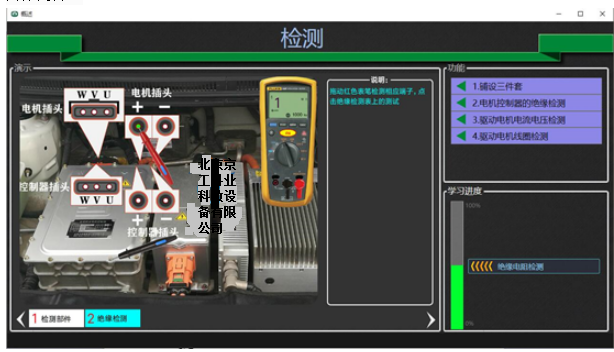

3.4檢測交互：檢測界面使用軟件仿真技術，學員能夠?qū)W習使用診斷設備對驅動電機系統進行檢測。在檢測環節，軟件中準備了相應的測試工具�？梢允褂媒^緣檢測儀檢測高壓電路的絕緣電阻；使用鉗形電流表檢測系統電路的電流；使用紅外溫度計測量重要部件的局部溫度。
具體內容：

1）檢測前的準備工作：鋪設三件套、鋪翼子板布、高壓安全操作規范、檢查個人防護用具等。
2）電機控制器的絕緣檢測；
3）驅動電機電壓電流檢測；
4）驅動電機線圈檢測。
硬件環境：
CPU：酷睿雙核；
內存：2GB以上；
硬盤：80G；
獨立顯卡：顯存1GB以上；
軟件環境：
支持Windows XP/ Windows 7/
Windows 8/ Windows 10等操作系統；
軟件架構：C/S結構；
軟件版本：單機版；
