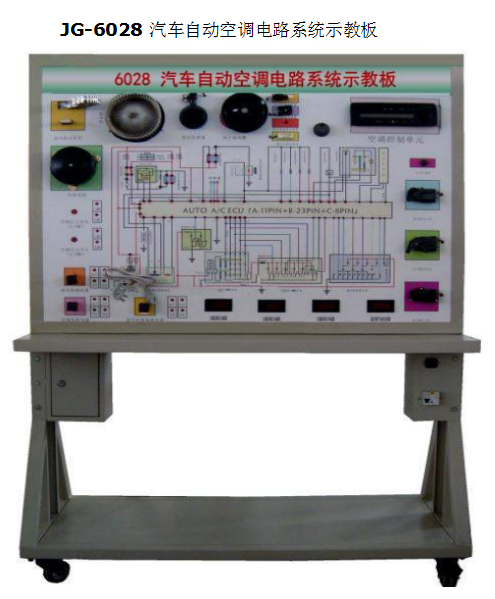

JG-6028 汽車自動空調電路系統示教板
一、產品簡介
該汽車自動空調電路系統示教板采用原車汽車自動空調電路系統實物為基礎，充分展示汽車自動空調電路系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車自動空調電路系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車自動空調電路系統，充分展示汽車自動空調電路系統的組成結構。
2.操縱空調面板上的各種開關，可清楚觀察各個伺服電動機的動作和鼓風機轉速的調節等，可真實演示空調電路系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的鋼制臺面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術參數
外形尺寸：1240×650×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板帶面板柜 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖（1200*900*4mm) |
套 |
1 |
2 |
空調控制單元 |
原車 |
套 |
1 |
3 |
點火開關 |
|
個 |
1 |
4 |
鼓風機總成 |
含功率管，鼓風機電阻，超高速繼電器等 |
套 |
1 |
5 |
伺服馬達與溫度傳感器 |
原車 |
套 |
1 |
6 |
傳感器信號模擬裝置 |
|
套 |
1 |
7 |
保險絲盒（帶繼電器一體安裝） |
，帶專用標簽打印機的標識 |
個 |
1 |
8 |
移動臺架(帶自鎖腳輪裝置) |
1240×650×1700mm(長×寬×高) |
臺 |
1 |
9 |
傳感器數值顯示數顯表 |
|
套 |
1 |
10 |
故障模擬與排除裝置 |
|
套 |
1 |
11 |
設備教師手冊 |
|
套 |
1 |
12 |
設備合格證、保修卡 |
|
套 |
1 |
13 |
電源變壓器及附件 |
|
套 |
1 |
14 |
漏電保護開關及附件 |
|
套 |
1 |
|
