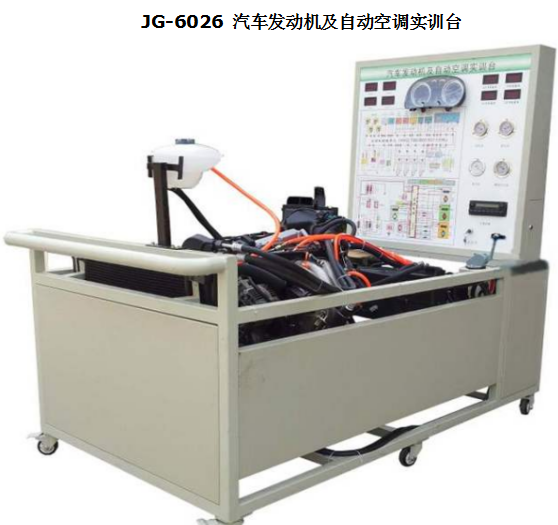

JG-6026 汽車發動機及自動空調實訓臺
一、產品簡介
該設備采用原汽車電控發動機與自動空調系統為基礎，充分展示汽車電控發動機與自動空調系統組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車電控發動機與自動空調系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車電控發動機與自動空調系統，充分展示汽車電控發動機與自動空調系統的組成結構和工作過程。
2.由電控發動機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有不褪色的彩色電路圖與工作原理圖（電控發動機與自動空調系統）；學員可直觀對照電路圖和實物，認識和分析汽車電控發動機與自動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸：1700×1000×1700mm(長×寬×高)
燃油標號：依發動機型號
油箱容積：10L
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板(帶面板柜） |
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) |
套 |
1 |
2 |
點火開關 |
京工科業 |
個 |
1 |
3 |
信號模擬裝置 |
京工科業 |
套 |
1 |
4 |
高壓壓力表 |
R134a，0～3.5MPa |
個 |
1 |
5 |
低壓壓力表 |
R134a，0～1.5MPa |
個 |
1 |
6 |
數字式進風口溫度表 |
京工科業 |
個 |
1 |
7 |
數字式出風口溫度表 |
京工科業 |
個 |
1 |
8 |
空調控制器總成 |
原車， |
套 |
1 |
9 |
空調蒸發箱總成 |
原車， |
套 |
1 |
10 |
壓縮機總成 |
原車， |
套 |
1 |
11 |
膨脹閥總成 |
原車， |
套 |
1 |
12 |
干燥器總成 |
原車， |
套 |
1 |
13 |
鼓風機總成 |
原車， |
套 |
1 |
14 |
冷凝器 |
原車， |
個 |
1 |
15 |
電控發動機總成及儀表、水箱、空濾等全套完整運行附件 |
原車， |
套 |
1 |
16 |
冷卻電子風扇 |
原車， |
套 |
1 |
17 |
蓄電池 |
12V 65Ah |
臺 |
1 |
18 |
線束 |
京工科業 |
套 |
1 |
19 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
20 |
電源總開關 |
50A |
個 |
1 |
21 |
三元催化器 |
帶全新消聲器，京工科業 |
套 |
1 |
22 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
23 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
24 |
不銹鋼燃油箱 |
10L |
個 |
1 |
25 |
汽油泵(含汽油泵插頭) |
京工科業 |
套 |
1 |
26 |
移動臺架(帶自鎖腳輪裝置) |
1700×1000×1700mm(長×寬×高) |
臺 |
1 |
27 |
故障模擬與排除裝置 |
京工科業 |
套 |
1 |
28 |
設備教師手冊 |
京工科業 |
套 |
1 |
29 |
設備合格證、保修卡 |
京工科業 |
套 |
1 |
|
