背負式 玉米聯合收獲機在線檢測綜合實訓臺,
農業機械簡稱農機是農業生產中使用的各種機械設備統稱。如下：大小型拖拉機、平整土地機械、耕地犁具、耕耘機、插秧機、播種機、脫粒機、抽水機、聯合收割機、卷簾機、保溫氈等設備。
公司生產的農機教學設備是以農機實物為基礎，解剖各系統關鍵部位，剖面涂不同顏色，突出結構層次，可對拖拉機各系統進行原理與結構展示,適用于各類型院校及培訓機構對拖拉機各系統結構理論和維修實訓的實訓教學需要。

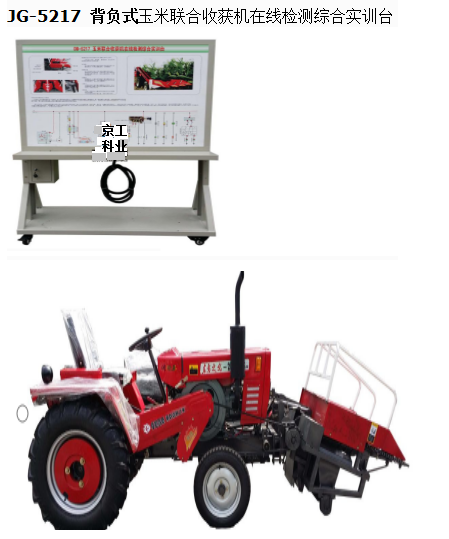

JG-5217 背負式 玉米聯合收獲機在線檢測綜合實訓臺
一、實驗實訓整車
本實訓全新4YB-2背負式玉米收割機整車以原車為基礎、配合教學實訓排故示教板，了解設置整個整車故障排除。了解整車結構原理以及構造組成。整車無損壞,各系統功能正常。
主機指標：
全新4YB-2背負式玉米收割機 /兩行青儲玉米聯合收獲機（動力：18馬力）。
項目 |
性能參數 |
項目 |
性能參數 |
機器型號 |
4YB-2 |
籽粒損失 |
≤2% |
機器型式 |
懸掛式玉米收割機 |
籽粒破碎率 |
≤1% |
配套動力 |
18馬力 |
切碎長度合格率 |
≥90% |
收獲行數 |
2行 |
莖桿粉碎還田型式 |
旋切式 |
作業幅度 |
行距50-80厘米 |
穗箱容積 |
0.96立方米 |
作業效率 |
3-5畝/小時 |
整機重量 |
600公斤 |
果穗損失率 |
≤3%收獲機 |
外形尺寸(長x寬x高) |
45001300x2650（mm） |
二、整車電控系統實訓臺（1套）
1、整車電控系統實訓臺功能：
（1）整車電控系統實訓臺用于整車電控系統的教學與實訓，包含整車電控系統部分：發動機電控系統、燈光與車身電器系統；
（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；
（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；
（4）各系統正常運行，保留完整的動力傳動系統及控制系統。
（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能。可拆除檢測操作臺，整車可正常行駛。
（6）可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓。
（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有不褪色的彩色電路圖；學員可直觀對照電路圖和原車系統實物，認知和分析各控制系統的工作原理。
（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車電器電控系統的檢測實訓。
（9）可實現整車保養與維護操作。
（10）可實現整車拆裝和真車工況演示。
（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
三、設備配置
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
背負式玉米收割機 |
4YB-2 |
臺 |
1 |
2 |
整車電控系統實訓臺 |
包含測量面板，故障設置系統，信號模擬系統 |
臺 |
1 |
3 |
專用全套線纜 |
能實現實訓臺與整車電控電器系統對接 |
套 |
1 |
4 |
教學板臺架 |
1240*650*1700mm |
臺 |
1 |
5 |
說明書 |
|
套 |
1 |
|
