JGLY-66 樓宇一體化實訓系統
樓宇一體化實訓系統主要由模擬房框架﹑電源控制箱﹑電腦桌及裝配桌等組成：
模擬房框架由鋁合金型材和網孔板組成，網孔板上可以安裝各種樓宇自動化設備，如消防系統、防盜報警系統、對講門禁系統、視頻監控系統、綜合布線系統、照明系統、水暖安裝系統及遠程抄表系統等。
電源控制箱采用冷軋鋼板折彎焊接，表面靜電噴塑，控制箱底板安裝低壓電器元器件，為整套設備提供供電電源。
裝配桌由臺身和臺面兩大部分組成。臺身用方管焊接噴塑后組裝連接，臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電。整個裝配桌可隨意拆裝，方便運輸安裝。

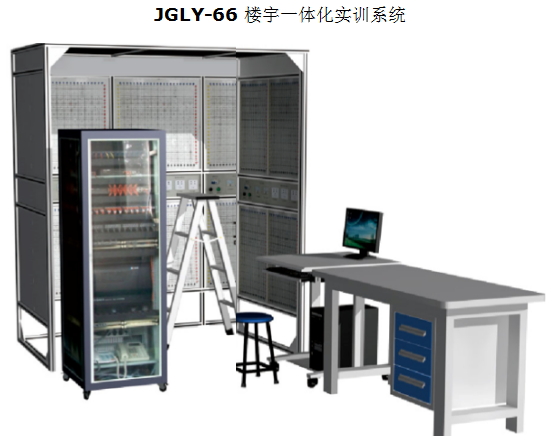

產品參考圖片：
主要功能：JGLY-66 樓宇一體化實訓系統
一、產品概述：
樓宇一體化實訓系統主要由模擬房框架﹑電源控制箱﹑電腦桌及裝配桌等組成：
模擬房框架由鋁合金型材和網孔板組成，網孔板上可以安裝各種樓宇自動化設備，如消防系統、防盜報警系統、對講門禁系統、視頻監控系統、綜合布線系統、照明系統、水暖安裝系統及遠程抄表系統等。
電源控制箱采用冷軋鋼板折彎焊接，表面靜電噴塑，控制箱底板安裝低壓電器元器件，為整套設備提供供電電源。
裝配桌由臺身和臺面兩大部分組成。臺身用方管焊接噴塑后組裝連接，臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電。整個裝配桌可隨意拆裝，方便運輸安裝。
本設備包含計算機技術、網絡通信技術、綜合布線技術、樓宇自動化技術、DDC技術等。系統以智能建筑模型為基礎，涵蓋了對講門禁及安防、視頻監控、消防、綜合布線、遠程抄表、照明、等6個模塊系統（可選），可自由組裝及選擇所需要的模塊，采用開放式設計，擴展性強，可根據實踐要求，靈活選擇所需要的模塊系統來實訓。系統中的各模塊即可單獨調試、運行，也可通過接線和配置，進行聯動實訓，通過此系統進行項目訓練，檢查學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
為使學生掌握實際工業安裝布局需提供大型工業實際現場真實設備的使用調試視頻，視頻包括包含大型視頻監控，計算機網絡，綜合布線，樓宇自控，防盜報警等系統。
二、技術參數：
工作電源：?jiǎn)蜗嗳� AC220V±5％ 50Hz
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
外形尺寸：2500 mm×1200mm×2400mm
額定功率：1KW
環境溫度：－10℃～40 ℃
相對濕度：≤85%
三、配置清單
成 套 產 品 配 置 標 準 |
產品名稱：樓宇一體化實訓系統 |
序號 |
物 料 名 稱 |
單位 |
數量 |
備注 |
1 |
模擬房 |
套 |
6 |
|
2 |
總電源控制箱 |
個 |
6 |
|
3 |
對講門禁模塊組件 |
套 |
2 |
二級配置清單（1） |
4 |
消防系統模塊組件 |
套 |
2 |
二級配置清單（2） |
5 |
視頻監控系統模塊組件 |
套 |
2 |
二級配置清單（3） |
6 |
綜合布線系統模塊組件 |
套 |
2 |
二級配置清單（4） |
7 |
照明系統模塊組件 |
套 |
12 |
二級配置清單（5） |
8 |
水暖系統模塊組件 |
套 |
12 |
二級配置清單（6） |
9 |
遠程抄表模塊組件 |
套 |
2 |
二級配置清單（7） |
10 |
電腦桌 |
張 |
6 |
|
11 |
電腦 |
臺 |
6 |
自配 |
12 |
裝配桌 |
張 |
6 |
|
13 |
輔助配件包 |
套 |
6 |
二級配置清單（8） |
二級配置清單（1）
二 級 配 置 清 單 |
產品名稱：對講門禁模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
室內彩色可視分機（7寸） |
HY-152BVC4I |
臺 |
1 |
|
-2 |
室內黑白可視分機（4寸） |
HY-152BV6I |
臺 |
1 |
|
-3 |
單元門口機控制器 |
HY-2000外網走總線型 |
臺 |
1 |
|
-4 |
彩色可視單元門口主機 |
DF2000ATVC/11AE |
臺 |
1 |
|
-5 |
ID卡 |
|
張 |
2 |
|
-6 |
計算機接口 |
HY-912 |
個 |
1 |
|
-7 |
管理中心機 |
DF2000-2VCN |
臺 |
1 |
|
-8 |
視頻分配器 |
AJBKJ-VS4N |
臺 |
1 |
|
-9 |
電控鎖 |
DC12V |
臺 |
1 |
|
-10 |
緊急按鈕（帶鑰匙復位） |
IF-E01B |
個 |
1 |
|
-11 |
出門按鈕 |
IF-E02 |
個 |
1 |
|
-12 |
門磁開關 |
IF-M03 木門表面安裝 |
個 |
1 |
|
-13 |
幕簾紅外探測器 |
IF-901C 配座 |
個 |
1 |
|
-14 |
煙霧探測器 |
SD-280 |
個 |
1 |
|
-15 |
煤氣探測器 |
GS133 |
個 |
1 |
|
-16 |
紅外對射探測器 |
IF-BT-30 |
個 |
1 |
|
二級配置清單（2）
二 級 配 置 清 單 |
產品名稱：消防系統模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
火災報警控制器（聯動型） |
GK603（壁掛式 64點） |
套 |
1 |
|
-2 |
火災顯示盤 |
GK621 |
套 |
1 |
|
-3 |
手動火災報警按鈕 |
GM601B |
套 |
3 |
|
-4 |
點型感溫火災探測器 |
GW601 |
套 |
3 |
|
-5 |
點型感煙火災探測器 |
GY601 |
套 |
3 |
|
-6 |
電子編碼器 |
GS601 |
套 |
1 |
|
-7 |
火災聲光報警器 |
GM632M |
套 |
2 |
|
-8 |
短路隔離器 |
GM611A |
套 |
1 |
|
-9 |
輸入輸出模塊 |
GM613 |
套 |
3 |
|
-10 |
聯動盤現場接口 |
GM651(原GM650) |
套 |
2 |
|
-11 |
按鈕盒 |
NP1H-10 |
套 |
4 |
|
-12 |
信號指示燈 |
ND1-22/20 24V 紅 |
套 |
4 |
|
-13 |
風扇 |
120*120 DC24V |
套 |
1 |
|
二級配置清單（3）
二 級 配 置 清 單 |
產品名稱：視頻監控系統模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
云臺球機（高速） |
MC-2508-(S279S) |
套 |
1 |
|
-2 |
一體化攝像機 |
MC-2112E |
套 |
1 |
|
-3 |
彩色槍機 |
MC-2209E |
套 |
1 |
|
-4 |
自動光圈鏡頭 |
3.5-8MM |
套 |
1 |
|
-5 |
小半球攝像機 |
MC-2310D |
套 |
1 |
|
-6 |
解碼器 |
PTS-9001 |
套 |
1 |
|
-7 |
水平云臺 |
PTS-306 AC24V |
套 |
1 |
|
-8 |
攝像機支架 |
04H |
套 |
1 |
|
-9 |
彩色監視器 |
CG-1500/CAP15寸數碼純平600線 |
套 |
1 |
|
-10 |
硬盤錄像機 |
MC-DVR7004S1 |
套 |
1 |
|
-11 |
小型矩陣 |
MV5000/08VA8H 音視頻8進8出 |
套 |
1 |
|
-12 |
BNC頭（視頻）（母頭） |
￠5 |
個 |
10 |
|
二級配置清單（4）
二級配置清單（4）
二 級 配 置 清 單 |
產品名稱：綜合布線系統模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
網絡交換機 |
TL-SL3428 |
臺 |
1 |
|
-2 |
24口模塊式配線架 |
TCL PD1124 |
套 |
1 |
|
-3 |
19"1U理線器(黑色) |
TCL PA3211(02) |
套 |
3 |
|
-4 |
超五類信息模塊 |
打線式 |
個 |
30 |
|
-5 |
RJ45水晶頭 |
TCLPQ0101 |
個 |
30 |
|
-6 |
單口信息插座面板 |
TCL PF1312 |
個 |
6 |
|
-7 |
程控交換機 |
TCL868BK(8外線32分機) |
臺 |
1 |
|
-8 |
功能話機 |
TCLHCD868(17)TSDL |
臺 |
2 |
|
-9 |
19"100對110配線架 |
PI3100 |
套 |
1 |
|
-10 |
25口語音配線架 |
25口 |
套 |
1 |
|
-11 |
語音模塊 |
打線式 |
個 |
20 |
|
-12 |
語音單口面板 |
TCL |
個 |
6 |
|
-13 |
網絡跳線 |
1.5米 |
條 |
10 |
|
-14 |
110(一對)鴨嘴跳線 |
TCL |
根 |
10 |
|
-15 |
語音水晶頭 |
|
個 |
30 |
|
-16 |
插座底盒 |
86#/明裝 |
個 |
12 |
|
二級配置清單（5）
二 級 配 置 清 單 |
產品名稱：照明系統模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
吸頂燈 |
|
個 |
1 |
|
-2 |
射燈 |
|
個 |
1 |
|
-3 |
白熾燈 |
|
個 |
2 |
|
-4 |
LED彩色燈帶 |
|
個 |
1 |
|
-5 |
觸摸開關 |
86型 |
個 |
1 |
|
-6 |
人體感應開關 |
86型 |
個 |
1 |
|
-7 |
調光開關 |
86型 |
個 |
1 |
|
-8 |
聲控開關 |
86型 |
個 |
1 |
|
-9 |
程控開關 |
86型 |
個 |
1 |
|
-10 |
大翹板開關 |
86型 |
個 |
2 |
|
二級配置清單（6）
二 級 配 置 清 單 |
產品名稱：水暖安裝系統組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
微型暖氣片 |
|
個 |
2 |
|
-2 |
PVC管 |
|
批 |
1 |
|
-3 |
排氣閥 |
|
個 |
4 |
|
-4 |
安裝輔材 |
|
套 |
1 |
|
二級配置清單（7）
二 級 配 置 清 單 |
產品名稱：遠程抄表模塊組件 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
智能燃?xì)獗? |
imeter04-G/3/4"PT（DN20) |
個 |
1 |
|
-2 |
智能水表 |
imeter04-W 1/2"PT（DN15) |
個 |
1 |
|
-3 |
智能電表 |
imeter02E |
個 |
1 |
|
-4 |
通信轉換器 |
icon03 |
個 |
1 |
|
-5 |
通信電纜 |
通信轉換器用 |
條 |
1 |
|
-6 |
三表遠傳自動計量軟件 |
|
套 |
1 |
|
-7 |
泛光燈 |
QVF133-150W/飛利浦照明AC220V 150W+燈座 |
個 |
2 |
|
-8 |
空氣壓縮機 |
TYW-1A 10L |
臺 |
1 |
|
-9 |
調壓閥 |
GFR300-15-A-J-F1 |
個 |
1 |
|
-10 |
調速節流閥 |
ASC300-15 |
個 |
2 |
|
-11 |
直通 |
APC8-04 |
個 |
8 |
|
-12 |
Y形三通 |
APY8 |
個 |
1 |
|
-13 |
直通 |
APCF8-04 |
個 |
6 |
|
-14 |
接頭 |
六分管內牙轉四分管外牙 |
個 |
2 |
|
-15 |
氣管 |
φ8 藍色  |
米 |
  20
|
|
-16 |
大蹺板開關 |
86#型一位單聯 |
個 |
2 |
|
-17 |
插座底盒 |
86#/明裝  |
個 |
2 |
|
-18 |
智能燃?xì)獗? |
imeter04-G/ 3/4"PT（DN20) |
個 |
1 |
|
二級配置清單（8）
二 級 配 置 清 單 |
產品名稱：輔助配件包 |
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
-1 |
三用網線鉗 |
通用 |
把 |
1 |
|
-2 |
單對110打線工具 |
HT-324B |
把 |
1 |
|
-3 |
五對110打線工具 |
HT-315DR |
把 |
1 |
|
-4 |
網絡測試儀 |
NS-468AT |
把 |
1 |
|
-5 |
數字萬用表 |
DT9208 |
臺 |
1 |
|
-6 |
螺絲刀 |
小十字(3.0*75mm) |
把 |
1 |
|
-7 |
螺絲刀 |
小一字(3.0*75mm) |
把 |
1 |
|
-8 |
螺絲刀 |
大十字（6.0*100mm) |
把 |
1 |
|
-9 |
螺絲刀 |
大一字(6.0*100mm) |
把 |
1 |
|
-10 |
內六角扳手 |
M2 M2.5 M3 M4 M5 M6 六件套 |
套 |
1 |
|
-11 |
烙鐵 |
40W |
把 |
1 |
|
-12 |
剪刀 |
JD611G |
把 |
1 |
|
-13 |
老虎鉗 |
6寸*150MM |
把 |
1 |
|
-14 |
尖嘴鉗 |
大 |
把 |
1 |
|
-15 |
斜口鉗 |
大 |
把 |
1 |
|
-16 |
卷尺 |
3M |
把 |
1 |
|
-17 |
剝線鉗 |
|
把 |
1 |
|
-18 |
鋼鋸 |
|
個 |
1 |
|
-19 |
線槽 |
24*14 PVC 3.2米 |
條 |
3 |
|
-20 |
線槽 |
39*19 PVC 3.2米 |
條 |
3 |
|
-21 |
槽三通 |
24*14 |
個 |
10 |
|
-22 |
PVC槽三通 |
39*19 |
個 |
10 |
|
-23 |
槽外角 |
24*14 |
個 |
10 |
|
-24 |
槽外角 |
39*19 |
個 |
10 |
|
-25 |
槽內角 |
24*14 |
個 |
10 |
|
-26 |
PVC槽內角 |
39*19 |
個 |
10 |
|
-27 |
槽角蓋 |
24*14 PVC |
個 |
10 |
|
-28 |
PVC槽角蓋 |
39*19 PVC |
個 |
10 |
|
-29 |
線槽 |
3025 白色 2米 |
條 |
6 |
|
-30 |
通用導軌 |
50孔1m/根（DN35) |
條 |
3 |
|
-31 |
超五類4對非屏蔽雙絞線 |
TCL PC101004 |
米 |
30 |
|
-32 |
電話線 |
2*0.5 |
米 |
30 |
|
-33 |
同軸電纜線 |
SYV75-3（64編織） |
米 |
80 |
|
-34 |
護套電纜屏蔽線 |
2芯*0.5mm2/RVVP |
米 |
20 |
|
-35 |
護套電纜線 |
3*0.25 RVV |
米 |
30 |
|
-36 |
護套電纜線 |
16芯*0.3RVV |
米 |
30 |
|
-37 |
護套電纜線 |
8芯*0.3RVV |
米 |
30 |
|
-38 |
電線(軟電線) |
BVR 1.5mm2 紅色 |
米 |
30 |
|
-39 |
電線(軟電線) |
BVR 1.5mm2 黑色 |
米 |
30 |
|
-40 |
電線（軟電線） |
BVR-1.0mm2 紅 |
米 |
30 |
|
-41 |
電線（軟電線） |
BVR 1.0mm2 黑 |
米 |
30 |
|
-42 |
多股軟線 |
0.75 粗皮 藍色 610m/1卷 18A1015 |
米 |
50 |
|
-43 |
多股軟線 |
0.75 粗皮 綠色 610m/1卷 18A1015 |
米 |
50 |
|
-44 |
電源插座 |
86型 2*3 帶開關 松本 |
個 |
6 |
|
-45 |
明裝底盒 |
86#/明裝 |
個 |
6 |
|
-46 |
電腦 |
聯想 |
套 |
1 |
|
-47 |
鋁人字梯 |
1.5M 4級 |
個 |
1 |
|
四、實驗內容：
可視對講與門禁管理系統實訓內容：
對講門禁設備安裝及接線安裝實訓
小區門口主機與室內分機的設置，編程，操作實訓
對講門禁系統管理軟件的設置
單戶與戶內可視頻對講實訓
單元與單戶門口機視頻切換實訓
戶外對講機控制開鎖實訓
家庭緊急安全防范報警實訓
家庭門窗非法入侵報警實訓
家庭煙霧火情防范報警實訓
視頻監控系統實訓內容：
各種典型攝像機及鏡頭的安裝與調試
BNC接頭的制作與焊接
云臺、解碼器的安裝、接線、設置與調試
系統設計、配置選型、系統連接及調試
小型矩陣的設置與調試
硬盤錄像機的認識及應用
監視器、矩陣、硬盤錄像機的連接、參數設置與操作
系統報警及聯動功能設備接線、設置與調試
消防報警系統實訓內容：
系統設備的安裝與接線實驗
火災報警控制器的操作實驗
電子編碼器的操作實驗
火災顯示盤的操作實驗
智能輸入輸出模塊的安裝與接線實驗
消防報警按鈕、手動報警按鈕、聲光報警器的安裝與接線實驗
現場顯示報警事件實驗
監測模擬現場報警信號實驗
打印輸火災報警系統信號實驗
產生報警信號實驗
聯動編程操作實驗
網絡綜合布線系統實訓內容：
RJ45、RJ11插頭的跳線制作與調試
卡線式模塊的卡線與安裝
信息插座的安裝
配線架及理線架的安裝與線纜卡接線
信息點的導通測試、尋測與編號
路由器的安裝與使用
設計并安裝一個數據網絡系統
110配線架的安裝與使用
程控交換機的安裝與使用
語音網絡系統的組建
線路故障的判斷與處理
|
